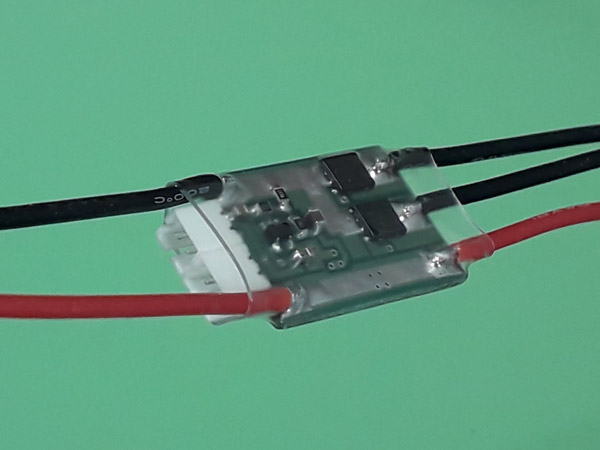

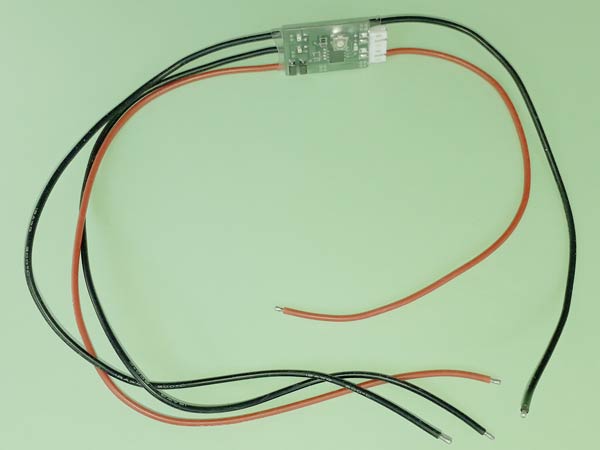

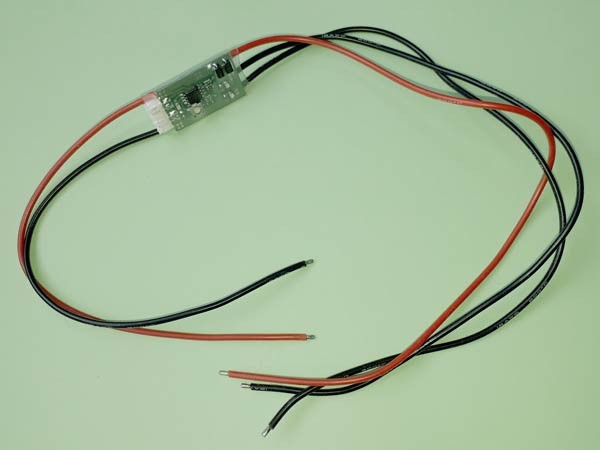

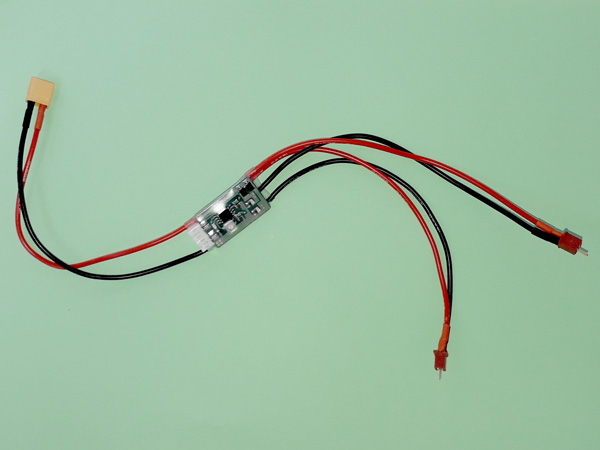

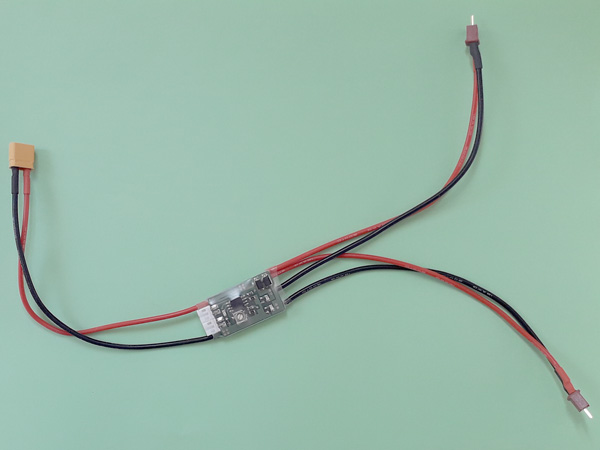

ОПИСАНИЕ:

Данное устройство представляет собой регулируемый электронный драйвер для одновременного накала двух свечей при запуске двухцилиндрового калильного ДВС. Также данное устройство позволяет реализовать функцию бортового подкала для обеспечения устойчивой работы ДВС на малом газу. Для этого дополнительно потребуется внешний RC-switch с настраиваемой точкой срабатывания и релейным управляющим выходом .
Драйвер питается от батареи из двух LiPo/LiFe аккумуляторов и обеспечивает постоянную степень накала свечей во всем рабочем диапазоне напряжения аккумуляторной батареи - 6,1...8,4 В (ограничено программно во избежание выхода аккумуляторов из строя вследствие глубокого разряда). Для регулировки степени накала применена низкочастотная широтно-импульсная модуляция.


НАСТРОЙКА:

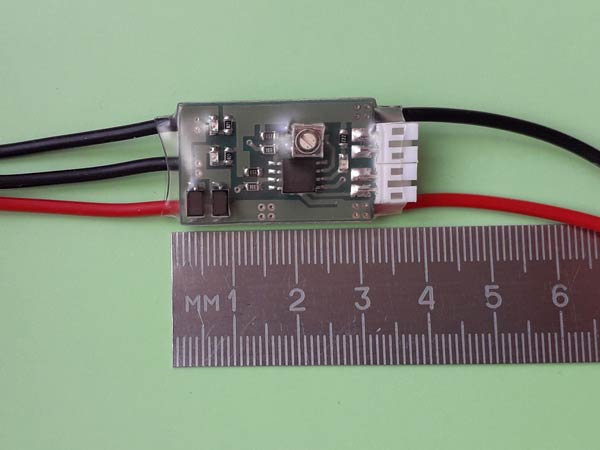

Встроенный регулятор накала позволяет установить на свечах условное напряжение 1,1...2 В. Перед первым включением следует установить регулятор на плате драйвера в среднее положение, затем подключить тестовую свечу в любой из двух выходов, далее подключить аккумулятор, после чего, плавно поворачивая регулятор, установить желаемую интенсивность свечения спирали тестовой свечи. Вместо свечи для первичной настройки можно использовать галогенную лампу 12V 50W. Настройка точки включения драйвера при работе в режиме подкала осуществляется по инструции на внешний RC-switch.


ВКЛЮЧЕНИЕ-ВЫКЛЮЧЕНИЕ ДРАЙВЕРА:

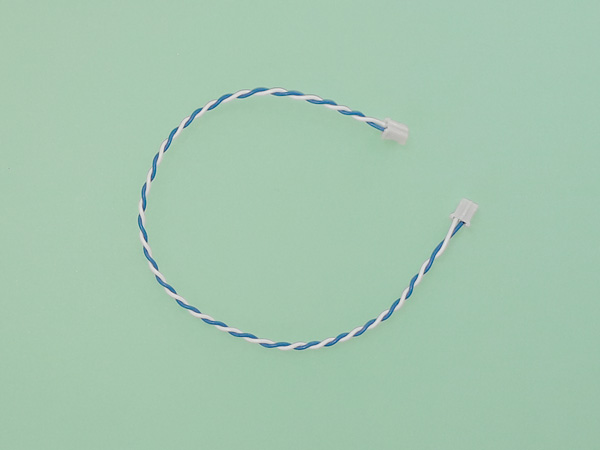

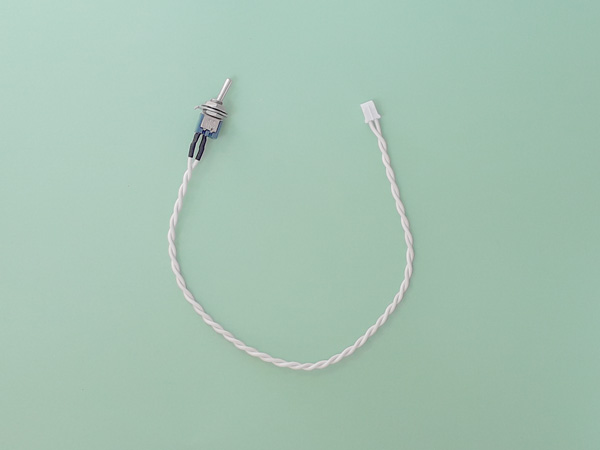

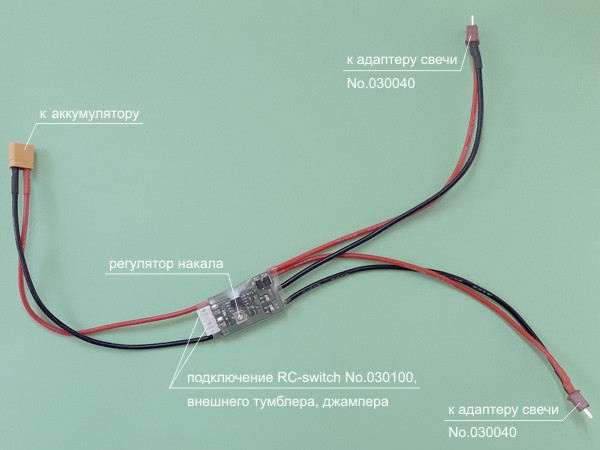

Для включения драйвера необходимо замкнуть контакты одного из двух разъемов Х1 или Х2. Эти разъемы включены параллельно и функционально эквивалентны. В самом простом варианте это можно сделать при помощи джампера, в таком случае драйвер будет работать сразу при подключении аккумулятора. После установки драйвера на модель рекомендуется для включения-выключения использовать кабель с тумблером, подключаемый к одному из разъемов. В этом случае включать и выключать драйвер можно произвольно. Свободный разъем предназначен для подключения внешнего RC-switch через отдельный кабель. Это позволит включать драйвер в полете на малом газу, т.е. использовать его в качестве бортового подкала. Кабель с тумблером и кабель подключения внешнего RC-switch входят в комплект поставки драйвера.


РАБОТА ИНДИКАТОРОВ:

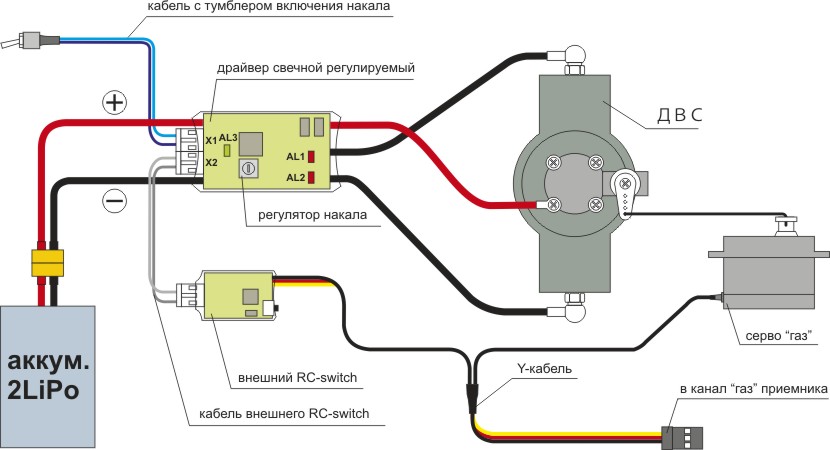

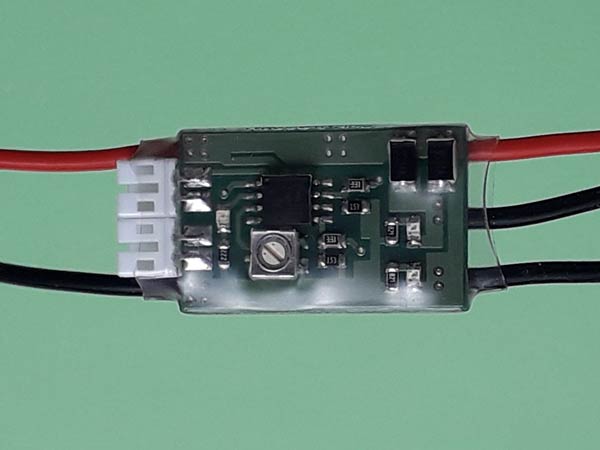

Состояние драйвера (включен-выключен) и заряд аккумулятора следует контролировать по работе индикаторов. На плате устройства имеется два красных светодиодных индикатора АL1 и АL2 и один зеленый АL3 (см. рисунок). Красные индикаторы сигнализируют о целостности спиралей свечей. Напротив каждого красного индикатора расположен черный провод, выходящий на соответствующую свечу. Эти индикаторы также горят при наличии короткого замыкания. При обрыве спирали одной или двух свечей соответствующие индикаторы погаснут.

Зеленый индикатор сигнализирует о работе драйвера в целом и о состояние заряда аккумулятора. Если разъемы Х1 и Х2 не замкнуты,  драйвер находится в неактивном состоянии и индикатор не горит. Если хотя бы один разъем замкнут джампером или тумблером и напряжение аккумулятора находится в диапазоне 6,3...8,4 В, индикатор горит непрерывно, что свидетельствует о штатной работе всей системы. При снижении напряжения ниже 6,3 В зеленый индикатор начинает мигать, но ток на свечи при этом продолжает подаваться. При снижении напряжения до 6,1 В драйвер отключает свечи, при этом зеленый индикатор переходит в режим коротких вспышек. В этом случае следует сменить накальный аккумулятор на заряженный.
