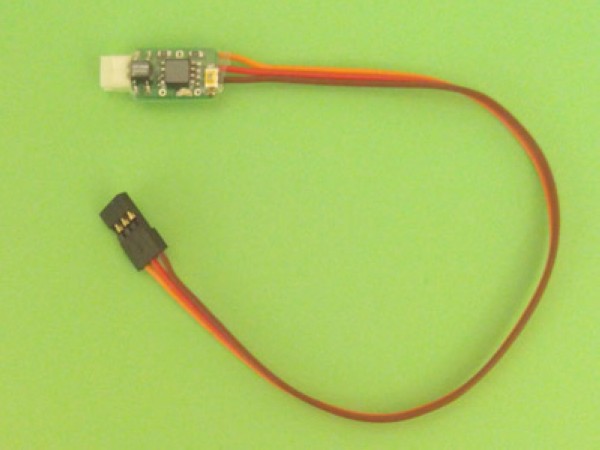

RC-switch “кнопка” предназначен для коммутации нормально разомкнутых кнопок внешних устройств, таких как спуск фотоаппарата или переключателя режимов звуковых модулей. Включение-выключение данного устройства осуществляется по свободному каналу управления.

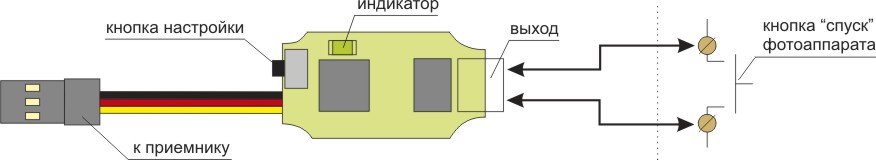

Подключение устройства следует производить в соответствии с рисунком. Трехцветный сервокабель с фишкой подключается к соответствующему каналу приемника. Выход подключается параллельно нормально разомкнутой кнопке коммутируемого устройства.
Поскольку выход RC-switch выполнен на оптореле, он полностью гальванически развязан с остальной схемой модуля, а полярность его подключения к внешней кнопке значения не имеет.
Возможно использование данного модуля для коммутирования слаботочных цепей (до 150 мА), например, светодиодов, питающихся от внешнего аккумулятора напряжением до 20В. В этом случае подключение осуществляется аналогично нормально разомкнутой контактной группе обычного реле.






ПРОГРАММИРОВАНИЕ:

Начальные установки блока : точка включения - 1,5 мс, рабочий сектор 1,0-1,5 мс, нерабочий сектор 1,5-2,0 мс. Программирование производится настроечной кнопкой и контролируется при помощи светодиодного индикатора. Для изменения рабочего сектора (реверсирования) следует нажать кнопку программирования до включения питания приемника, затем, удерживая ее, подать питание на приемник. После того, как индикатор начнет мигать, рабочий сектор реверсирован. После этого кнопку настройки следует отпустить. Для изменения точки включения модуля следует при включенных пульте управления, приемнике и блоке установить желаемое положение ручки на пульте, затем нажать и удерживать кнопку программирования. После того, как индикатор начнет мигать, новое положение точки включения запрограммировано. После этого кнопку настройки следует отпустить.
