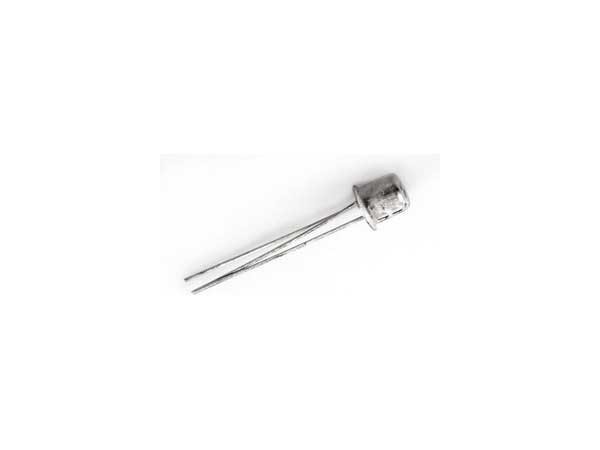

К1019ЧТ1 - линейный термочувствительный элемент

Микросхема К1019ЧТ1 представляет собой термочувствительный элемент с линейной зависимостью выходного напряжения от температуры. Предназначена для контроля, измерения и регулирования температуры в устройствах автоматики бытовой радиоаппаратуры. Низкое выходное сопротивление (<1 Ом) обеспечивается внутренней схемой усиления изменения напряжения на термочувствительном элементе более чем в 40000 раз.

Электрические параметры К1019ЧТ1:
Ток питания....................................0,45...1...2,5 мА
Диапазон рабочих температур..........-45...+125оС
Дифференциальное сопротивление..........0,6 Ом
(не более 2 Ом)

Выходное напряжение К1019ЧТ1

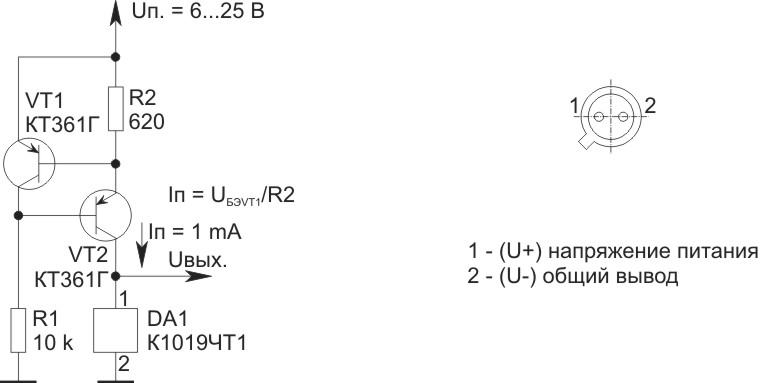

при Іп = 1 мА
Т = 298 К (25оС)...................2950...2980...3010 мВ
Т = 398 К (125оС)............................3950...4010 мВ
Т = 228 К (-45оС).............................2230...2330 мВ

Uвых = 10 х Т [мВ]
Т - в градусах Кельвина
Uвых. составляет 10 мВ на 1 град. С
