ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочий ток общий (не более) .............................. 3 А
Напряжение питания ................................. 3,6...12,6 В
Стандарт сигнального разъема ................. HITEC/JR
Стандарт силового разъема ................................ JST
Кол-во каналов нагрузки ........................................... 6
Масса (полная с проводами) .................................. 8 г
Размеры (без проводов) .................... 29 х 19 х 10 мм
ОПИСАНИЕ

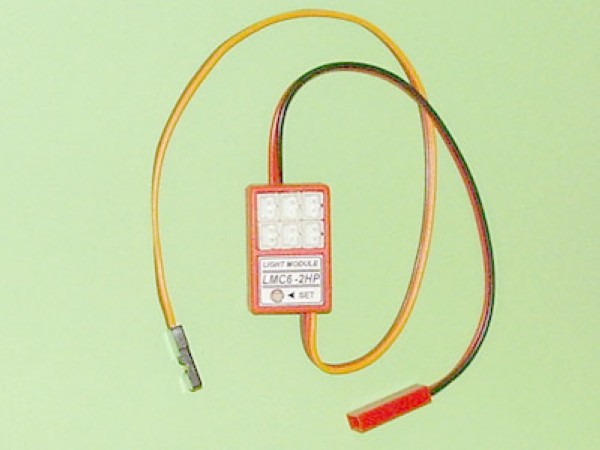

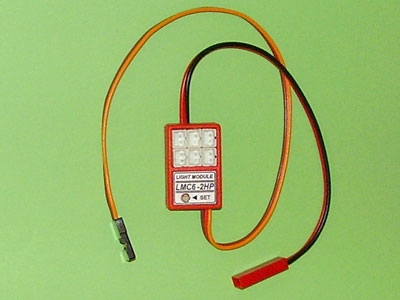

Модуль предназначен для управления групповыми световыми нагрузками (посадочные огни, фары, стоп-сигналы и т.д.).

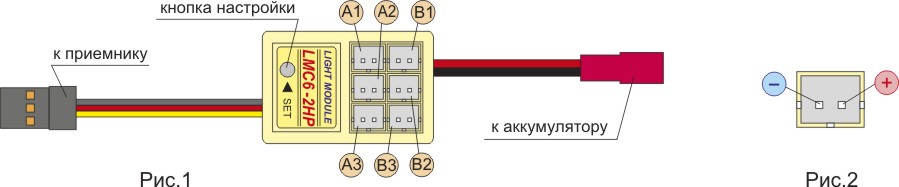

Выходные разъемы модуля разбиты на два автономных канала. Разъемы А1, А2 и А3 относятся к каналу “А”, разъемы В1, В2 и В3 - к каналу “В”. Суммарная нагрузка на один канал не должна превышать 1,5 А. Каналы “А” и “В” выполнены по схеме “открытый коллектор” и не содержат токоограничительных резисторов.
Данный модуль предназначен для управления работой шести мощных широкоугольных 1 Вт светодиодов. Для получения пучка света следует использовать фокусирующие насадки. Для ограничения тока через светодиоды (не более 350 мА) последовательно с ними необходимо включить соответствующие токоограничивающие резисторы.
Питание модуля осуществляется от внешнего источника. Рекомендуется использовать импульсный стабилизатор на напряжение 3,6...3,7 В и ток 3 А, питающийся от 2...3LiPo - батареи. Допускается питать модуль от 1 элемента LiPo высокой емкости. При этом следует не допускать его разряда до напряжения ниже 3,5 В во избежание снижения яркости свечения светодиодов. Возможно питание непосредственно от 2...3LiPo-батареи, но при этом будут повышенные теплопотери на токоограничивающих резисторах. Полярность подключения см. на рис.2.
Управление световым модулем и подключенными к нему светодиодами осуществляется по выделенному для этой цели каналу управления (приемник-пульт). Включение и выключение нагрузки в каналах “А” и “В” происходит одновременно. Точка включения-выключения и рабочий сектор должны быть заранее запрограммированы.
Программирование
Начальные установки блока : точка включения фар - 1,5 мс, рабочий сектор 1,5-2,0 мс, нерабочий сектор 1,0-1,5 мс. Блок программируется кнопкой “SET”.
Для изменения рабочего сектора (реверсирования) следует нажать кнопку программирования до включения питания, затем, удерживая ее, подать питание на приемник с подключенным блоком. Светодиоды фар начнут часто мигать, после чего кнопку следует отпустить. Рабочий сектор будет реверсирован.
Для изменения точки включения фар (сигналов) следует при включенных пульте управления, приемнике и блоке установить желаемое положение ручки на пульте, затем нажать и удерживать кнопку программирования. Светодиоды фар начнут часто мигать, после чего кнопку следует отпустить. Новая точка включения фар будет запрограммирована.
Внимание ! Конструкция модуля негерметичная, поэтому модуль следует устанавливать в кузове модели в месте, защищенном от попадания влаги, пыли и брызг топлива. Также желательно предусмотреть защиту модуля от вибрации.
