ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Масса (с проводами)  -  8,5 г
Габаритные размеры управляющего блока  -  20 х 8 х 5 мм
Габаритные размеры светодиода  -  30 х 11 х 11 мм
Рабочий ток, не более  -  160 мА
Напряжение питания  -  4,5 ... 6,0 В
Длина кабелей светодиодов  -  2 х 150 мм
Диаметр светодиодов  -  10 мм
Число градаций яркости свечения  -  10
Длительность сервоимпульса  -  1,0 ... 2,0 мс
Температурный диапазон  -  0 ... +40 оС
Стандарт разъёма  -  HITEC / JR

ОПИСАНИЕ

Комплект фар с регулируемой яркостью может устанавливаться на любые виды моделей  -  АВИА,  СУДО,  АВТО.

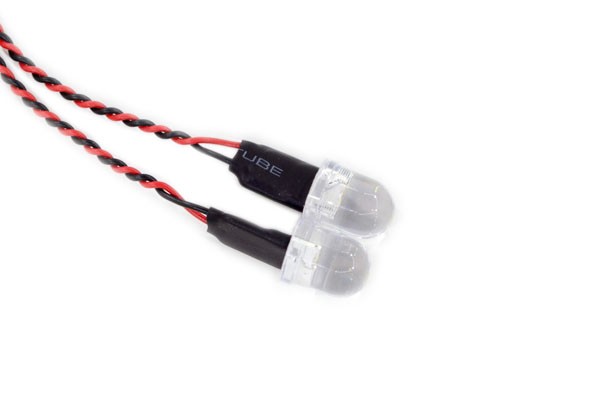

Данное устройство состоит из двух ярких многокристалльных белых узкоугольных светодиодов и блока управления с сервокабелем. Сервокабель подключается к свободному каналу приемника. На передатчике желательно использовать соответствующий пропорциональный канал управления. Это позволит установить любой из десяти уровней яркости свечения фар (от 0 до 100%).

При использовании канала управления с трехпозиционным тумблером возможна настройка яркости свечения фар на режимы: “выключено”, “ближний свет”, “дальний свет”.

Для управления яркостью свечения в устройстве используется широтно-импульсная модуляция.

Питание устройства (4-5 NiCd аккумулятора или ВЕС 5/6 В) осуществляется непосредственно от силовой шины приемника по этому-же сервокабелю. Следует учитывать потребление фар при подборе питающего аккумулятора или ВЕС.

Внимание:  конструкция блока негерметична, поэтому следует избегать попадания влаги и пыли в блок.  Блок следует устанавливать внутри корпуса модели на полоске двухстороннего виброгасящего скотча.
