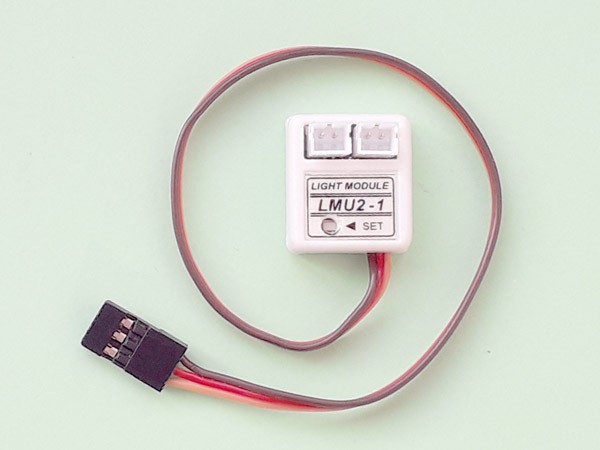

LMU 2-1  Световой  модуль  универсальный
LMU 2-1 Световой модуль универсальный
LMU 2-1 Световой модуль универсальный
управление световыми нагрузками

Цена: 220.0

в наличии
Артикул: 032030



ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ

Рабочий ток общий (не более) ..................... 600 мА
Напряжение питания ................................. 4,5...6,0 В
Стандарт разъема ..................................... HITEC/JR
Кол-во каналов нагрузки .......................................... 2
Масса (полная с проводом) .................................. 5 г
Размеры (без провода) .................... 21 х 19 х 10 мм




ОПИСАНИЕ


Модуль предназначен для управления групповыми световыми нагрузками (посадочные огни, фары, стоп-сигналы и т.д.).

Выход модуля - два автономных канала (А и В). Суммарная нагрузка на один канал не должна превышать 300 мА. Каналы “А” и “В” выполнены по схеме “открытый коллектор” и не содержат токоограничительных резисторов.

Данная схема позволяет подключать к выходам маломощные лампы накаливания на соответствующее напряжение. При использовании светодиодов, в цепь соответствующего кабеля должен быть включен токоограничивающий резистор. Возможно изготовление световых кабелей по спецификации Заказчика.

Питание модуля осуществляется непосредственно от силовой шины приемника от общего источника - 4 NiCd аккумулятора или ВЕС 5 В. Поскольку модуль представляет собой постоянную дополнительную нагрузку до 1 А, этот факт следует учитывать при подборе ВЕС. Превышение питающим напряжением уровня  6,0 В недопустимо.

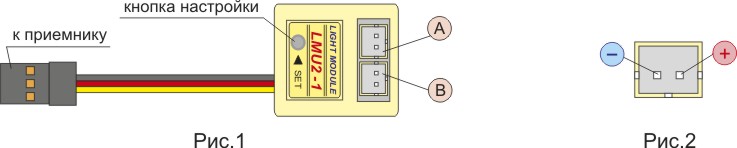

При самостоятельном изготовлении для фар рекомендуется применять узкоугольные светодиоды диаметром 3...10 мм с потреблением тока 10...80 мА.  Рекомендуемый ограничительный резистор - 220 Ом.  Полярность подключения разъемов см. на рис.2.






Управление световым модулем и подключенными к нему светодиодами осуществляется по выделенному для этой цели каналу управления (приемник-пульт). Включение и выключение нагрузки в каналах “А” и “В” происходит одновременно. Точка включения-выключения и рабочий сектор должны быть заранее запрограммированы.


Программирование

Начальные установки блока : точка включения фар - 1,5 мс, рабочий сектор 1,5-2,0 мс, нерабочий сектор 1,0-1,5 мс. Блок программируется кнопкой “SET”.

Для изменения рабочего сектора (реверсирования)  следует нажать кнопку программирования до включения питания, затем, удерживая ее, подать питание на приемник с подключенным блоком. Светодиоды фар начнут часто мигать, после чего кнопку следует отпустить. Рабочий сектор будет реверсирован.

Для изменения точки включения фар (огней)  следует при включенных пульте управления, приемнике и блоке установить желаемое положение ручки на пульте, затем нажать и удерживать кнопку программирования. Светодиоды фар начнут часто мигать, после чего кнопку следует отпустить. Новая точка включения фар (огней) будет запрограммирована.


Внимание !  Конструкция модуля негерметичная, поэтому модуль следует устанавливать в кузове модели в месте, защищенном от попадания влаги, пыли и брызг топлива. Также желательно предусмотреть защиту модуля от вибрации.
