ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Размеры (без проводов) - 25 х 11 х 6 мм

Масса (с проводами) - 4,5 г

Постоянный ток - 2 А

Кратковременный ток - 3 А

Импульсный ток - 6 А

Напряжение питания - 4,8...8,4 В

Температурный диапазон - 0...+50°С

КРАТКОЕ ОПИСАНИЕ

Электронный выключатель RCSW-02 предназначен для включения-выключения маломощных нагрузок на борту модели (подсветка, моторчики, реле). Управление устройством осуществляется по отдельному каналу. Питание устройства и подключенной к нему нагрузки осуществляется от приемника. Устройство программируется, есть индикация включенного состояния.

ПОДРОБНОЕ ОПИСАНИЕ

Микро RC-switch предназначен для дискретного включения на борту модели маломощных нагрузок (до 2А), питание которых осуществляется непосредственно от силовой шины приемника: фары, БАНО, реле, электродвигатели.  В последних двух случаях обмотку реле или двигатель следует зашунтировать диодом Шоттки 1А, 40В (см. рисунок).

В устройстве установлен N-канальный полевой транзистор, поэтому нагрузка подключена по схеме с общим плюсом питания.

Питание и управление устройства осуществляется по сервокабелю, подключенному в свободный канал приемника. Соответствующий канал передатчика может быть дискретным или пропорциональным.

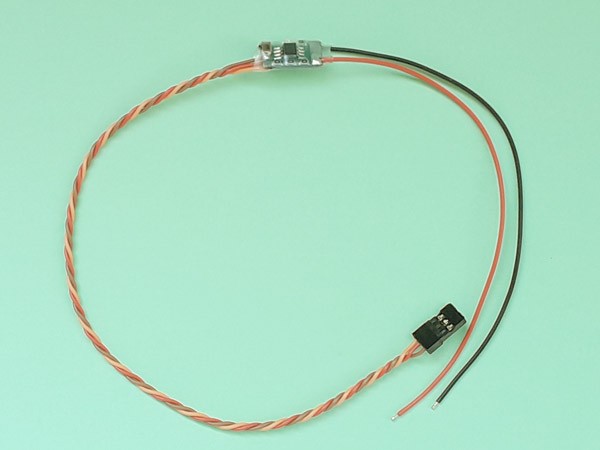

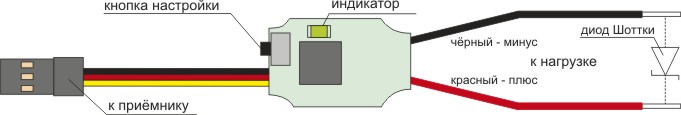

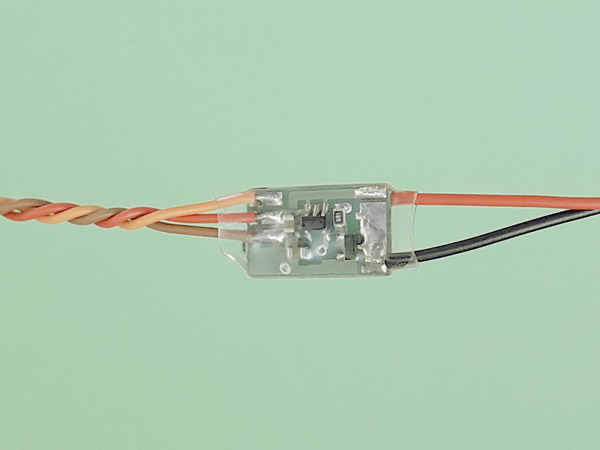

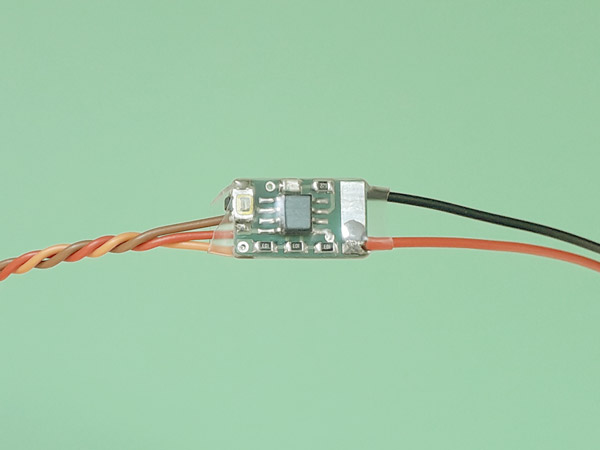

Подключение устройства следует производить в соответствии с рисунком, строго соблюдая цветовую маркировку проводов (красный - плюс, черный - минус).  Кнопка настройки и светодиодный индикатор расположены непосредственно на плате устройства. Проверку работоспособности и настройку устройства следует производить до подключения нагрузки.

Программирование.

Начальные установки блока :  точка включения - 1,5 мс,  рабочий сектор 1,5-2,0 мс,  нерабочий сектор 1,0-1,5 мс.  Программирование производится настроечной кнопкой и контролируется при помощи светодиодного индикатора.

Для изменения рабочего сектора (реверсирования) следует нажать кнопку программирования до включения питания приемника, затем, удерживая ее, подать питание на приемник.  После того, как индикатор начнет мигать, рабочий сектор реверсирован. После этого кнопку настройки следует отпустить.

Для изменения точки включения модуля следует при включенных передатчике, приемнике и блоке установить желаемое положение ручки на передатчике, затем нажать и удерживать кнопку программирования.  После того, как индикатор начнет мигать, новое положение точки включения запрограммировано. После этого кнопку настройки следует отпустить.

Эксплуатация.

Возможно параллельное подключение двух и более подобных устройств к одному каналу приемника с индивидуальной настройкой каждого из них.

Следует избегать попадания воды, пыли и топлива на плату устройства.  При установке на борту модели следует предпринять меры по защите устройства от воздействия вибрации и ударных нагрузок.

Внимание!  Необходимо учитывать ток нагрузки устройства в общем значении тока, потребляемого приемником и сервомеханизмами, особенно, если бортовая электроника питается через ВЕС.
