ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания - 4,8 ... 6,0 В
Амплитуда импульса - 3,3 В
Длительность импульса - 1,0...2,0 мс
Напряжение срабатывания - 4,2 (5,25) В
Температурный диапазон - 0 ... +40 оС
Масса - 4,5 г
Размеры (без проводов) - 32 х 12 х 5 мм

КРАТКОЕ ОПИСАНИЕ

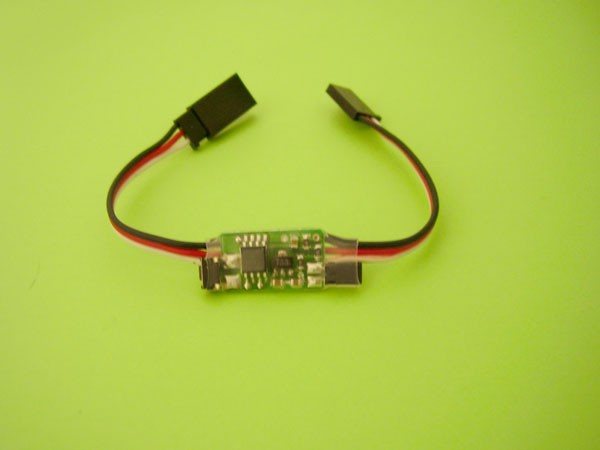

Модуль FAILSAFE SFSF-1 подключается между выходом приемника и сервомеханизмом и служит для защиты модели в ряде аварийных ситуаций.

В случае пропадания сигнала от приемника либо снижения напряжения питания устанавливает сервомеханизм в заранее запрограммированное положение, например - "малый газ".

Устройство - программируемое, имеется индикация состояния.

ПОЛНОЕ ОПИСАНИЕ

 Модуль FAILSAFE позволяет предотвратить или уменьшить повреждения модели в случаях :
- пропадания / ослабления управляющего сигнала ;
- снижения напряжения бортового питания.

В случаях, когда бортовое питание пропадает полностью (обрыв провода, разрушение бортового выключателя) либо приемник оборудован внутренней системой FAILSAFE, данное устройство работать не будет.

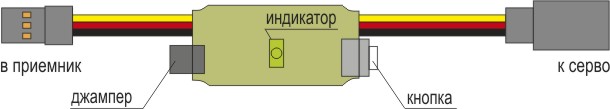

Модуль FAILSAFE следует установить на борту модели, подключив, в соответствии с рисунком, между приемником (как правило, используется канал газа) и сервомеханизмом. Далее следует включить пульт управления, а затем бортовое питание на модели.
Если напряжение питания нормальное, а радиосигнал устойчивый, индикатор устройства будет редко мигать.
Если напряжение питания ниже нормы или радиосигнал от пульта управления отсутствует, индикатор будет светиться постоянно.
Для программирования модуля FAILSAFE следует установить ручку соответствующего канала пульта управления  в желаемое положение, нажать кнопку, расположенную на торце модуля до щелчка и удерживать в течение 1...3 секунд. Индикатор начнет часто мигать, после чего кнопку можно отпустить - модуль запомнил текущее положение ручки.

ВСЕГДА ПРОГРАММИРУЙТЕ УСТРОЙСТВО В ПОЛОЖЕНИИ РУЧКИ “МАЛЫЙ ГАЗ”. В ЭТОМ СЛУЧАЕ ПРИ ПРОПАДАНИИ СИГНАЛА ИЛИ ПРОСАДКЕ ПИТАНИЯ МОДЕЛЬ ОСТАНОВИТСЯ ИЛИ СБАВИТ СКОРОСТЬ , ЧТО ЗНАЧИТЕЛЬНО УМЕНЬШИТ ВЕРОЯТНОСТЬ ЕЁ ПОВРЕЖДЕНИЯ.

Для проверки правильности программирования модуля FAILSAFE следует выключить пульта управления.
При этом сервомеханизм, подключенный к выходу модуля, должен незамедлительно установиться в запрограммированное состояние, а индикатор модуля начнет светиться постоянно. В случае падения напряжения бортового питания до величины, указанной в п.4 раздела “технические характеристики”, переход сервомеханизма в запрограммированное состояние произойдет в течение двух секунд. В этом случае индикатор модуля также перейдет в режим постоянного свечения.
Модуль FAILSAFE может быть настроен на два варианта бортового питания :
-  4,2 В   -   4 NiCd/NiMh (джампер установлен);
-  5,25 В   -   5 NiCd/NiMh (джампер снят).

ВНИМАНИЕ!  Если при подготовке модели к запуску индикатор модуля FAILSAFE светится постоянно, запуск следует отложить до выяснения причины срабатывания защиты.  Мигающий режим свечения индикатора свидетельствует о нормальной работы системы управления.
На борту модели модуль следует устанавливать в местах, где влияние на него вибрации и возможность попадания воды, топлива и пыли будут минимальными.  Место установки модуля должно обеспечивать хороший обзор индикатора для оперативной оценки уровня радиопомех и состояния бортового питания.
