ПОДРОБНОЕ  ОПИСАНИЕ

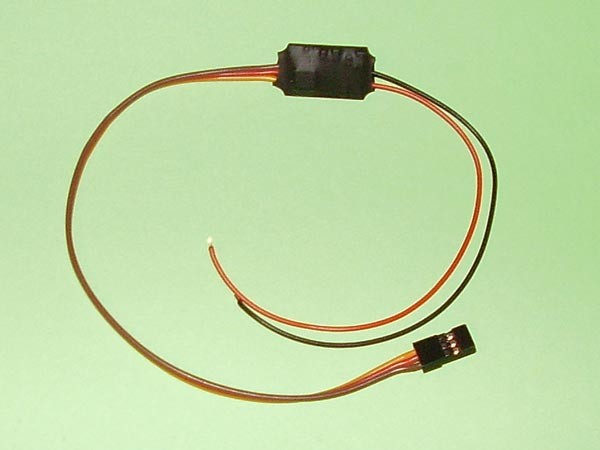

Реверсный регулятор хода SCR-02H предназначен для установки на микро авто- (судо) модели c двигателями класса 130, 180, для управления мотор-редукторами миниатюрных роботов, а также для питания приводов насосов, локаторов, подруливающих устройств и др. на моделях-копиях.

При установке на модель управление регулятором осуществляется от соответствующего канала аппаратуры дистанционного управления. Питание регулятора осуществляется по этому-же сервокабелю от силовой шины приемника от бортового аккумулятора или внешнего ВЕС. При подборе ВЕС следует учитывать ток, потребляемый нагрузкой регулятора, а также иметь в виду, что в отличие от сервомеханизмов, этот ток может потребляться постоянно.

Поскольку регулятор рассчитан на весь диапазон питания современных приемников и различные типы аккумуляторов, он не содержит отсечки по напряжению.

Регулятор изготовлен на импортной элементной базе по SMD-технологии с применением самых современных MOSFET - транзисторов.

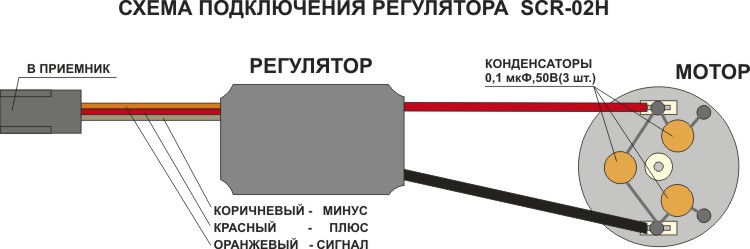

Для обеспечения нормальной работы электропривода на двигатель необходимо установить искрогасящие конденсаторы. Не рекомендуется использовать “игрушечные” двигатели из-за чрезвычайно низкого качества щеточно-коллекторной группы.

Во избежание выхода регулятора из строя не рекомендуется производить резкое реверсирование двигателя (перекладку ручки газа из одного крайнего положения в другое). При реверсировании рекомендуется удерживать ручку газа в нейтрали в течение 1...2 сек.

После запусков модели регулятор следует обязательно отключить от аккумулятора. Не допускается попадание в регулятор пыли и воды.
