Рабочий ток общий (не более)   -   50 мА

Напряжение питания   -   4,8 ... 8,4 В

Количество каналов нагрузки   -   6

Масса   -   0,6 г

Размеры (без провода)   -   16,5 х 9,5 х 4,5 мм

ОПИСАНИЕ


Назначение, токи и рабочие сектора огней :
1 - одинарный проблесковый огонь (красный), до 15 мА, сектор А - выключен, сектора Б и В - включен;
2 - крыльевой огонь (зеленый), до 5 мА, сектор А - выключен, сектора Б и В - включен;
3 - крыльевой огонь (красный), до 5 мА, сектор А - выключен, сектора Б и В - включен;
4 - посадочный огонь (белый), до 8 мА, сектора А и Б - выключен, сектор В - включен;
5 - посадочный огонь (белый), до 8 мА, сектора А и Б - выключен, сектор В - включен;
6 - двойной проблесковый огонь (белый), до 15 мА, сектор А - выключен, сектора Б и В - включен.

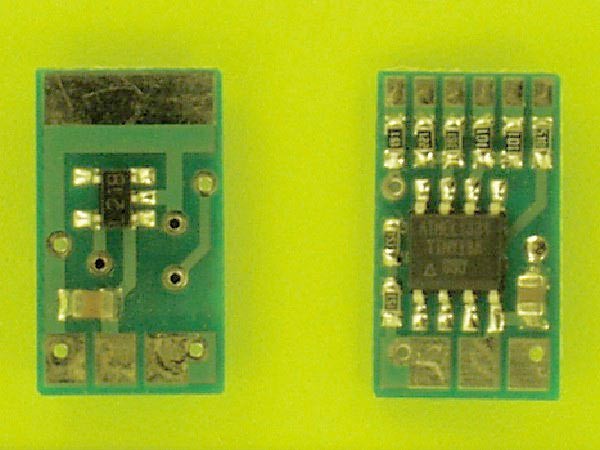

Данный световой модуль предназначен для управления комплектом бортовых аэронавигационных и посадочных огней на летающих микромоделях. Сами аэронавигационные и посадочные огни в комплект не входят и изготавливаются самостоятельно из ультраярких SMD или DIP светодиодов соответствующего цвета. Управление световым модулем и подключенными к нему светодиодами осуществляется по выделенному для этой цели каналу управления (приемника - передатчика). Включение и выключение групп огней (при включенном приемнике) определяется положением ручки или трехпозиционного тумблера соответствующего канала передатчика.

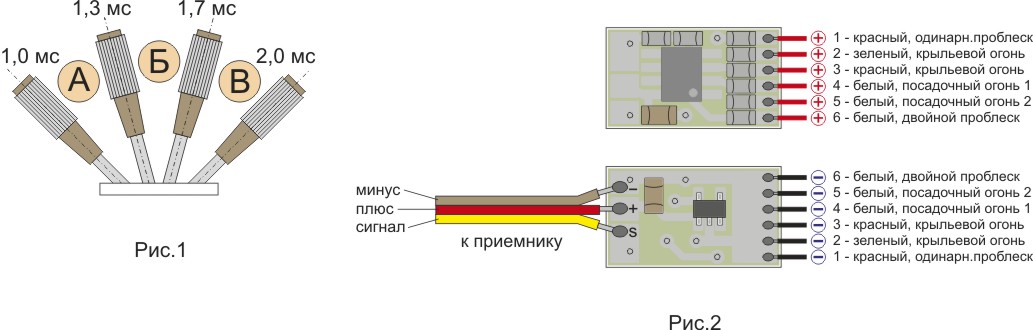

Питание модуля осуществляется непосредственно от силовой шины приемника от общего источника - 4...6NiCd либо 2LiPo аккумулятора. Рабочие сектора (положение ручки передатчика) показаны на рис.1.

На рис.2 представлен порядок следования каналов и схема их распайки. Для монтажа огней рекомендуется использовать провод МГТФ сечением 0,03...0,05 кв.мм. Токоограничивающие резисторы в схеме уже есть. Монтаж сигнальной части схемы следует выполнять трехжильным сервопроводом.
