ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

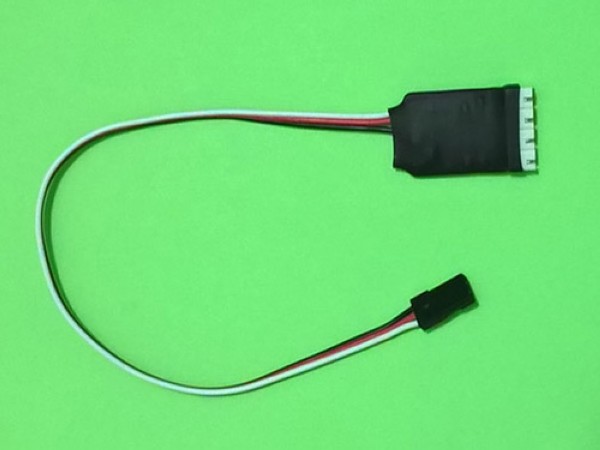

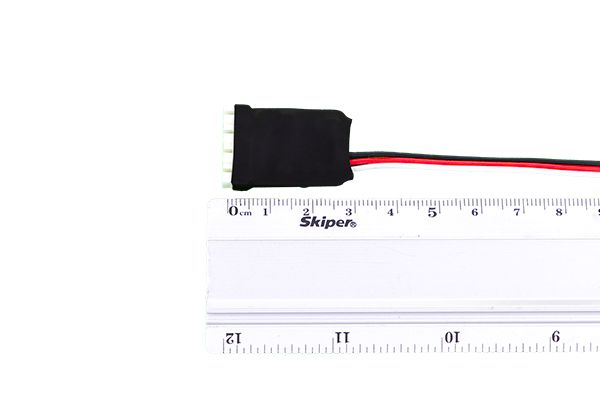

Размеры (без проводов) - 33 x 20 x 7 мм

Масса (с проводами) - 7 г

Количество каналов (выходов) - 4

Рабочий ток канала - 1 А

Напряжение питания - 4 ... 9 В

Стандарт силового разъема - НВ-02/WB-02

КРАТКОЕ ОПИСАНИЕ

Четырехканальный мультисвич MSWF-4 предназначен для независимого управления четырьмя внешними нагрузками: светодиодами, лампами, электромагнитами, микромоторами, реле.

Устройство подключается в свободный канал приемника и управляется с соответствующего канала пульта управления. Имеет три рабочих сектора: "ON-OFF каналов 1 и 3", "фиксация состояния" и "ON-OFF каналов 2 и 4".

Выбор между каналами 1-3 и 2-4 определяется длительностью подаваемой команды, внесения изменений в конструкцию пульта управления не требуется.





Питание устройства и коммутируемых нагрузок осуществляется от приемника. Имеется возможность программирования устройства.

Для подключения внешних устройств рекомендуется использовать разъемы (046030) или готовые кабели (032710).

ПОДРОБНОЕ ОПИСАНИЕ

Четырехканальный мультисвич MSWF-4 предназначен для дискретного раздельного включения-выключения четырех внешних нагрузок на борту модели. Причем, все четыре внешние нагрузки могут находиться как во включенном, так и в выключенном состоянии, независимо друг от друга. В качестве внешних нагрузок могут применяться: светодиоды, лампы, реле, маломощные электродвигатели, электромагниты. Схема мультисвича содержит диоды Шоттки, защищающие выходы каналов при использовании индуктивных нагрузок.

Управление мультисвичем осуществляется по свободному каналу пульта управления (при этом само устройство подключается в соответствующий канал приемника). Рекомендуется использовать канал пульта управления, выведенный на трехпозиционный тумблер. Допускается использование пропорционального канала с фиксацией ручки в нейтральном положении.

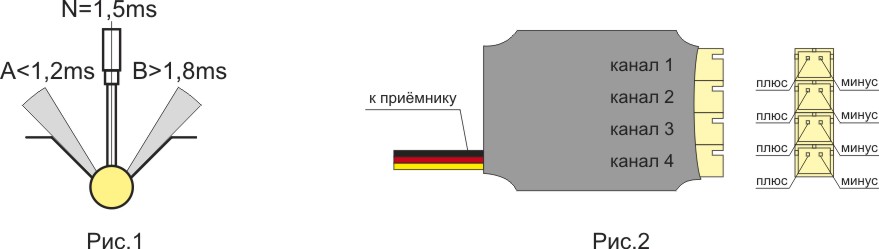

Питание мультисвича и коммутируемых нагрузок осуществляется непосредственно от шины питания приемника. Настройки точек переключения выполнены жесткими (см.рис.1). В нейтрали N длительность канального импульса равна 1,5 мс. При кратковременном переводе ручки (тумблера) в сектор А и возвращении в нейтраль N происходит включение нагрузки канала 1. При повторном кратковременном переводе ручки (тумблера) в сектор А и возвращении в нейтраль N происходит выключение нагрузки канала 1. Включение-выключение нагрузки канала 2 осуществляется кратковременным отклонением ручки в сектор В и возвращением в нейтраль N. Если отклонить ручку в сектор А и удерживать ее в этом положении более 2-х секунд, включится нагрузка канала 3. При возвращении ручки в нейтраль N, нагрузка канала 3 останется включенной. Чтобы выключить нагрузку канала 3, необходимо снова отклонить ручку в сектор А и удерживать ее более 2-х секунд до отключения нагрузки канала 3. При возвращении ручки в нейтраль N нагрузка останется отключенной. Включение-выключение нагрузки канала 4 осуществляется аналогично, путем отклонения ручки в сектор В и ее 2-секундного удержания.

При эксплуатации следует тщательно соблюдать полярность подключения как самого устройства, так и подключаемых внешних нагрузок. Нагрузки подключается в штекерные гнезда, расположенные на торце платы с обязательным соблюдением полярности (см. рис. 2). На каждый канал можно подключить несколько нагрузок в параллель. В этом случае суммарный ток не должен превышать 1А на канал.

Рекомендуется эксплуатировать данное устройство при стандартном питании приемника (4-5 никель-кадмиевых аккумуляторов). Если приемник и сервомеханизмы питаются от ВЕС 5...6 В, следует убедиться, что ВЕС способен обеспечить ток нагрузки мультисвича до 4 А (либо меньший фактический  суммарный ток нагрузки) в дополнение к току, потребляемому уже имеющимися нагрузками.

ВНИМАНИЕ!  Следует избегать попадания воды, пыли и топлива на плату устройства. При установке на борту модели следует предпринять меры по защите устройства от воздействия вибрации и ударных нагрузок.
