МУЛЬТИСВИЧ  MSWF-2HP - 2х2А с фиксацией (управление светом)
МУЛЬТИСВИЧ MSWF-2HP - 2х2А с фиксацией (управление светом)
МУЛЬТИСВИЧ MSWF-2HP - 2х2А с фиксацией (управление светом)

Цена: 300.0

в наличии
Артикул: 030215



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Размеры (без проводов) - 30 x 14 x 7 мм

Масса (с проводами) - 6 г

Количество каналов (выходов) - 2

Рабочий ток канала - 2 А

Напряжение силового питания - 3 ... 15 В

Стандарт силового разъема - НВ-02/WB-02




КРАТКОЕ ОПИСАНИЕ

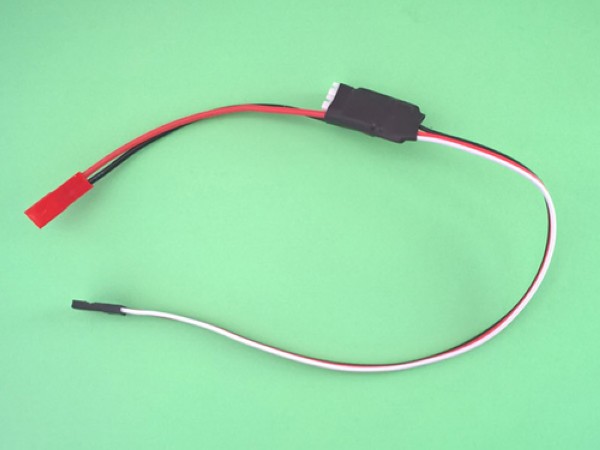

Двухканальный мультисвич MSWF-2HP предназначен для независимого управления двумя мощными внешними нагрузками: светодиодами, лампами, электромагнитами, микромоторами, реле.

Устройство подключается в свободный канал приемника и управляется с соответствующего канала пульта управления. Имеет три рабочих сектора: "ON-OFF канала 1", "фиксация состояния" и "ON-OFF канала 2".





Питание устройства осуществляется от приемника, нагрузки питаются от внешнего источника. Имеется возможность программирования устройства.

Для подключения внешних устройств рекомендуется использовать разъемы (046030) или готовые кабели (032710).



ПОДРОБНОЕ ОПИСАНИЕ

Двухканальный мультисвич MSWF-2HP предназначен для дискретного раздельного включения-выключения двух внешних нагрузок на борту модели. Причем, во включенном состоянии нагрузки каналов 1 и 2 могут находиться, независимо друг от друга. В качестве внешних нагрузок могут применяться: светодиоды, лампы, реле, маломощные электродвигатели, электромагниты. Схема мультисвича содержит диоды Шоттки, защищающие выходы каналов при использовании индуктивных нагрузок.

Управление мультисвичем осуществляется по свободному каналу пульта управления (при этом само устройство подключается в соответствующий канал приемника). Рекомендуется использовать канал пульта управления, выведенный на трехпозиционный тумблер. Допускается использование пропорционального канала с фиксацией ручки в нейтральном положении.

Питание схемы мультисвича осуществляется от шины питания приемника, коммутируемые нагрузки питаются от внешнего источника (аккумулятора, ВЕС), подключаемого через кабель внешнего питания (см.рис.2).

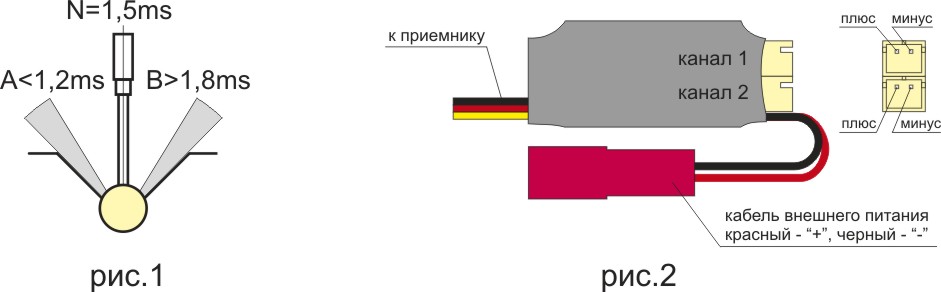

Настройки точек переключения выполнены жесткими (см.рис.1). В нейтрали N осуществляется фиксация текущего состояния каналов. При переводе ручки (тумблера) в сектор В происходит включение нагрузки канала 1. При возвращении ручки в нейтраль N нагрузка канала 1 остается включенной. Для ее выключения необходимо повторно перевести ручку (тумблер) в сектор В, а затем вернуть в нейтраль N. Состояние канала 2 при этом не изменяется. Управление нагрузкой канала 2 осуществляется аналогично, путем перевода ручки в сектор А, и последующим возвращением ее в нейтраль N. Канал 1 при этом сохраняет свое текущее состояние.

При эксплуатации следует тщательно соблюдать полярность подключения как самого устройства, так и подключаемых внешних нагрузок и аккумулятора. Нагрузки подключаются в штекерные гнезда, расположенные на торце платы с обязательным соблюдением полярности (см. рис.2). На каждый канал может быть подключено несколько нагрузок в параллель. В этом случае их суммарный ток не должен превышать 2 А на канал.

Рекомендуется эксплуатировать данное устройство при стандартном питании приемника (4-5 никель-кадмиевых аккумуляторов или ВЕС на 5...6 В). Источник питания нагрузки (3...15 В) должен обеспечивать требуемый ток (до 4 А).


ВНИМАНИЕ!  Следует избегать попадания воды, пыли и топлива на плату устройства. При установке на борту модели следует предпринять меры по защите устройства от воздействия вибрации и ударных нагрузок.
