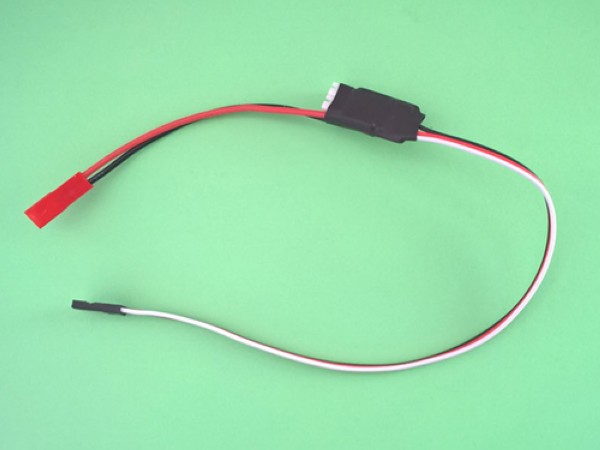

МУЛЬТИСВИЧ  MSW-2HP - 2х2А без фиксации (драйвер электромагнитов)
МУЛЬТИСВИЧ MSW-2HP - 2х2А без фиксации (драйвер электромагнитов)
МУЛЬТИСВИЧ MSW-2HP - 2х2А без фиксации (драйвер электромагнитов)

Цена: 300.0

в наличии
Артикул: 030205



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Размеры (без проводов) - 30 x 14 x 7 мм

Масса (с проводами) - 6 г

Количество каналов (выходов) - 2

Рабочий ток канала - 2 А

Напряжение силового питания - 3 ... 15 В

Стандарт силового разъема - НВ-02/WB-02




КРАТКОЕ ОПИСАНИЕ



Двухканальный мультисвич MSW-2HP предназначен для раздельного управления двумя мощными внешними нагрузками: электромагнитами, микромоторами, реле, лампами, светодиодами.

Устройство подключается в свободный канал приемника и управляется с соответствующего канала пульта управления. Имеет три рабочих сектора: "включен канал 1", "все выключено" и "включен канал 2".





Питание устройства осуществляется от приемника, нагрузки питаются от внешнего источника. Имеется возможность программирования устройства.

Для подключения внешних устройств рекомендуется использовать разъемы (046030) или готовые кабели (032710).




ПОДРОБНОЕ ОПИСАНИЕ


Двухканальный мультисвич MSW-2HP предназначен для дискретного раздельного включения 2-х внешних нагрузок на борту модели. Причем, во включенном состоянии может находиться только один канал из двух, либо оба канала выключены. В качестве внешних нагрузок могут быть использованы: светодиоды, лампы, реле, маломощные электродвигатели. Схема мультисвича содержит диоды Шоттки, защищающие выходы каналов при использовании индуктивных нагрузок.

Одно из основных назначений данного мультисвича - управление работой электромагнитов открывания бункеров прикормочных корабликов.

Управление мультисвичем осуществляется по свободному каналу пульта управления (при этом само устройство подключается в соответствующий канал приемника). Рекомендуется использовать канал пульта управления, выведенный на трехпозиционный тумблер. Допускается использование пропорционального канала с фиксацией ручки в нейтральном положении.

Питание схемы мультисвича осуществляется от шины питания приемника, коммутируемые на грузки питаются от внешнего источника (аккумулятора, ВЕС), подключаемого через кабель внешнего питания (см.рис.2).

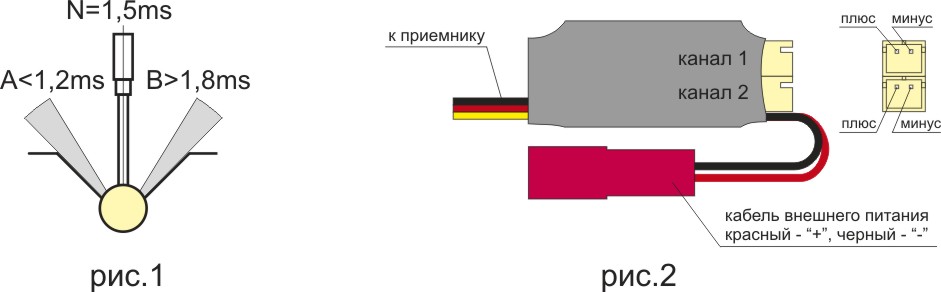

Настройки точек переключения выполнены жесткими (см.рис.1). В нейтрали N выходы каналов 1 и 2 выключены. При переводе ручки в сектор В включается выход канала 1 (канал 2 выключен). При переводе ручки в сектор А включается выход канала 2 (канал 1 выключен). В отдельных случаях может понадобиться корректировка точек настройки N, A и В с пульта.

При эксплуатации следует тщательно соблюдать полярность подключения как самого устройства, так и подключаемых внешних нагрузок и аккумулятора. Нагрузки подключаются в штекерные гнезда, расположенные на торце платы с обязательным соблюдением полярности (см. рис. 2). На каждый канал может быть подключено несколько нагрузок в параллель. В этом случае их суммарный ток не должен превышать 2А на канал.

Рекомендуется эксплуатировать данное устройство при стандартном питании приемника (4-5 никель-кадмиевых аккумуляторов или ВЕС на 5...6 В). Источник питания нагрузки (3...15 В) должен обеспечивать требуемый ток (до 4 А).

ВНИМАНИЕ!  Следует избегать попадания воды, пыли и топлива на плату устройства. При установке на борту модели следует предпринять меры по защите устройства от воздействия вибрации и ударных нагрузок.
