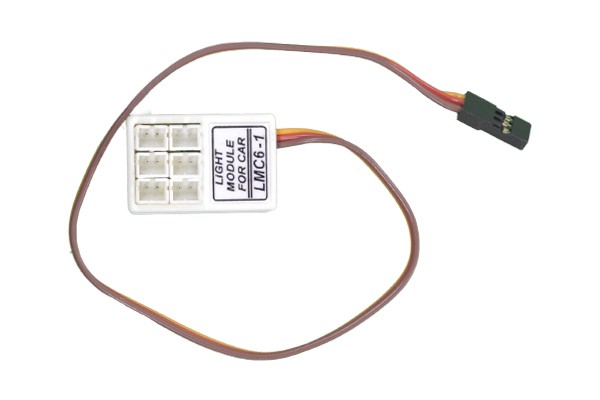

 LMС 6-1 - световой модуль (авто)
|
LMС 6-1 - световой модуль (авто)
Цена: 295.0
|
Артикул:
032010
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочий ток общий (не более) - 1000 мА
Напряжение питания - 4,5 ... 5,5 В
Стандарт разъема - HITEC / JR
Кол-во каналов нагрузки - 6
Масса (полная с проводом) - 6 г
Температурный диапазон - 0 ... +40 оС

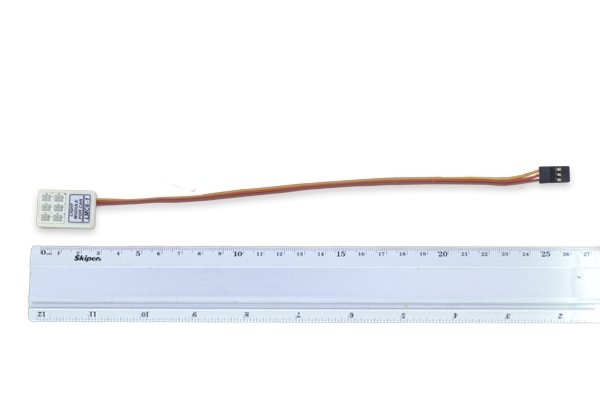

Размеры (без провода) - 29 х 19 х 10 мм
КРАТКОЕ ОПИСАНИЕ
Световой модуль LMC6-1 (авто) предназначен для установки на автомоделях. Имеет 6 выходов для управления двумя фарами дальнего света (белыми), двумя фарами ближнего света (белыми) и двумя синими проблесковыми маячками.

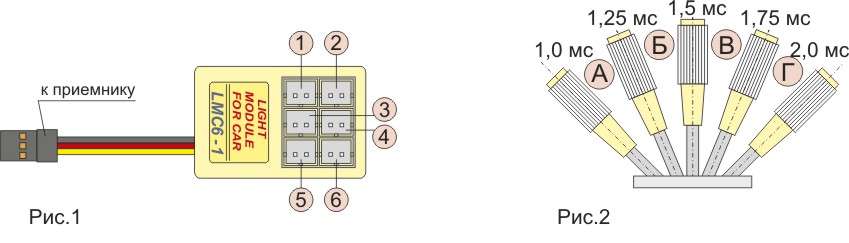

Модуль подключается в свободный канал приемника и управляется с соответствующего канала пульта управления. Имеет четыре фиксированных рабочих сектора: "все выключено", "включены фары ближнего света", "включены фары ближнего и дальнего света" и "все включено".
Питание модуля и коммутируемых светодиодов осуществляется от приемника.
Кабеля со светодиодами в комплект модуля не входят и поставляются виде отдельного комплекта (032011
) либо изготавливаются самостоятельно.
ПОДРОБНОЕ ОПИСАНИЕ
Данный световой модуль предназначен для управления фарами ближнего и дальнего света, а также проблесковыми спецсигналами на автомоделях.
Сами фары дальнего и ближнего света, а также проблесковые спецсигналы в комплект модуля не входят и приобретаются отдельно (cм. No.032011 - Комплект фар и спецсигналов для светового модуля LMC6-1), либо изготавливаются самостоятельно на базе ярких светодиодов соответствующего цвета. Для фар рекомендуется применять узкоугольные светодиоды, для проблесковых спецсигналов - широкоугольные.
Управление световым модулем и подключенными к нему светодиодами осуществляется по выделенному для этой цели каналу управления (приемник-пульт). Включение и выключение групп фар (при включенном приемнике) определяется положением ручки соответствующего канала пульта управления.
Питание модуля осуществляется непосредственно от силовой шины приемника от общего источника - 4 NiCd аккумулятора или ВЕС 5 В. Поскольку модуль представляет собой постоянную дополнительную нагрузку до 1 А, этот факт следует учитывать при подборе ВЕС. В случае использования фар нашего производства превышение питающим напряжением уровня 5,5 В недопустимо. При самостоятельном изготовлении фар и подборе токоограничивающих резисторов, напряжение может быть увеличено.
Внимание ! Конструкция модуля негерметичная, поэтому модуль следует устанавливать в кузове модели в месте, защищенном от попадания влаги, пыли и брызг топлива. Также желательно предусмотреть защиту модуля от вибрации.
