ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Масса (полная с проводами) - 10 г
Габаритные размеры блока - 24 х 12 х 5 мм
Рабочий ток (не более) - 50 мА
Напряжение питания - 4,5 ... 6,0 В
Стандарт разъема - JR / Hitec
Длина кабелей светодиодов - 450 + 650 мм
Диаметр светодиодов - 5 мм

ОПИСАНИЕ

Стоп-сигналы предназначены для установки на авто-модели в качестве элемента светового оформления.

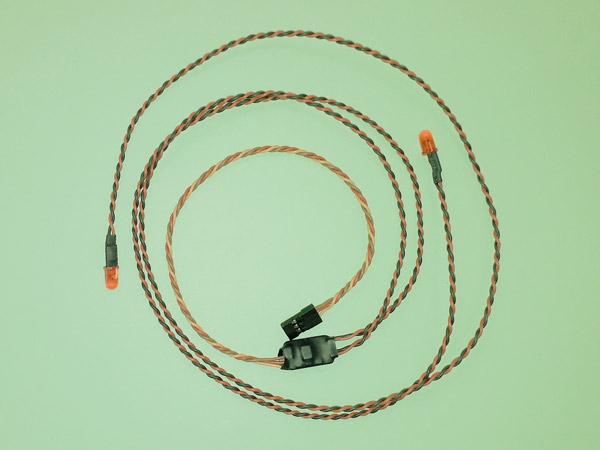

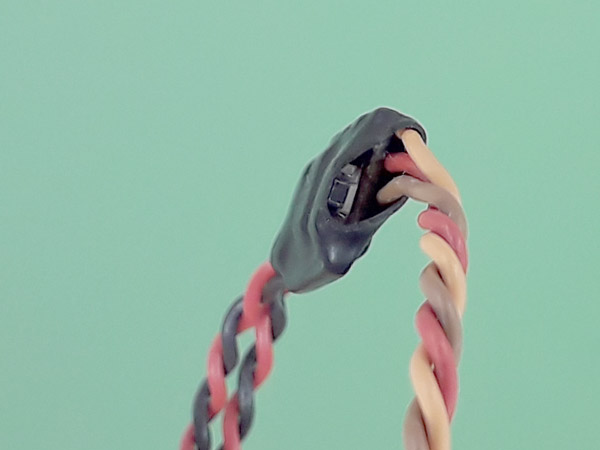

Комплект стоп-сигналов состоит из двух ярких красных светодиодов и модуля управления с сервокабелем.  На плате модуля установлена кнопка программирования.

Сервокабель блока подключается через Y-кабель к каналу регулятора оборотов ходового электродвигателя или серво газа ДВС (параллельно одному из указанных устройств).

Питание модуля осуществляется непосредственно от силовой шины приемника по этому же сервокабелю.  Источником питания может быть батарея из 4-5 NiMH аккумулятора или UBEC 5/6 В.

ПРОГРАММИРОВАНИЕ

Начальные установки блока :  точка включения стоп-сигналов - 1,5 мс,  рабочий сектор 1,0-1,5 мс,  нерабочий сектор 1,5-2,0 мс.  Блок программируется кнопкой.

Для изменения рабочего сектора (реверсирования) следует нажать кнопку программирования до включения питания, затем, удерживая ее, подать питание на приемник с подключенным блоком. Светодиоды стоп-сигналов должны мигнуть три раза, после чего кнопку следует отпустить. Рабочий сектор будет реверсирован.

Для изменения точки включения стоп-сигналов следует включить пульт управления и приемник с подключенными блоком.  Ручку газа на пульте следует установить в положение, соответствующее началу торможения, затем нажать и удерживать кнопку программирования.  Стоп-сигналы должны мигнуть три раза, после чего кнопку следует отпустить.  Новая точка включения стоп-сигналов будет запрограммирована.

ЭКСПЛУАТАЦИЯ

Конструкция блока негерметична, поэтому следует избегать попадания влаги и пыли в блок.  Блок следует устанавливать под капотом кузова автомодели на полоске двухстороннего виброгасящего скотча.
