ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДУЛЯ:

     Напряжение питания   -   9 - 14 В
     Коммутируемый ток    -   2 А
     Управляющий импульс     -   1,0 ... 2,0 мс
     Масса   -   6 г

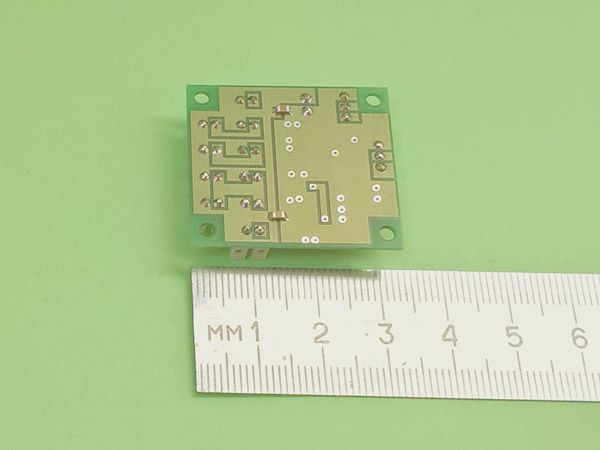

     Размеры (без проводов)   -    33 x 30 x 8 мм
     Температурный диапазон   -   0 ... 40 ^оС
     Количество входов управления    -   1
     Количество выходов светодиодов   -   10



     ОПИСАНИЕ:

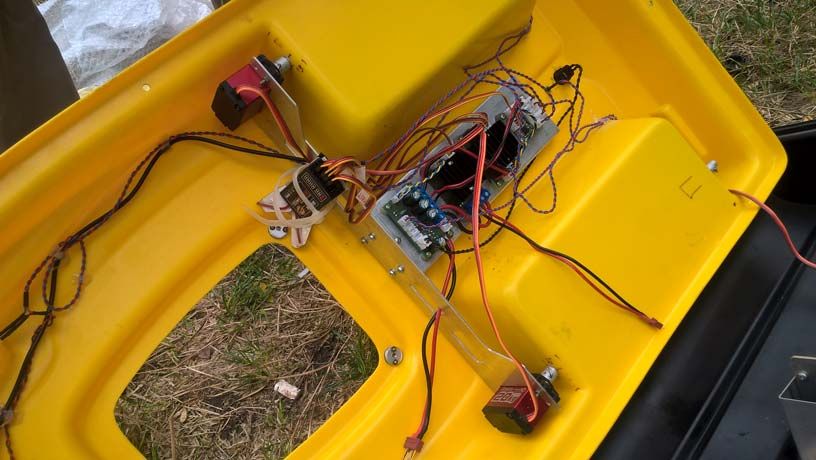

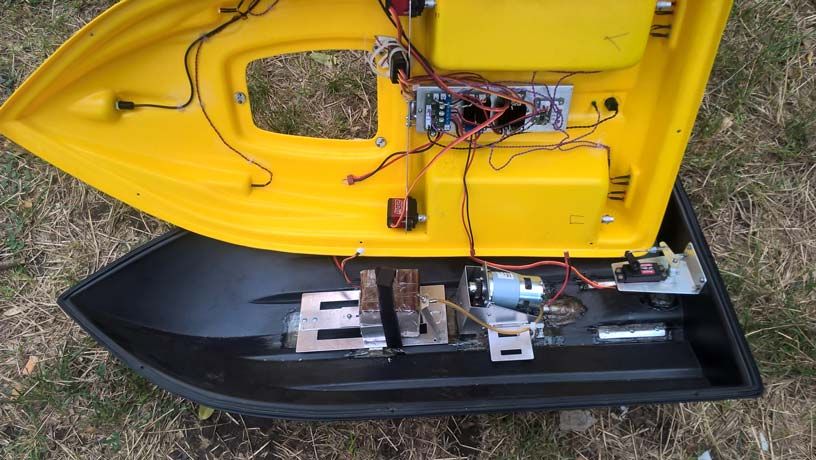

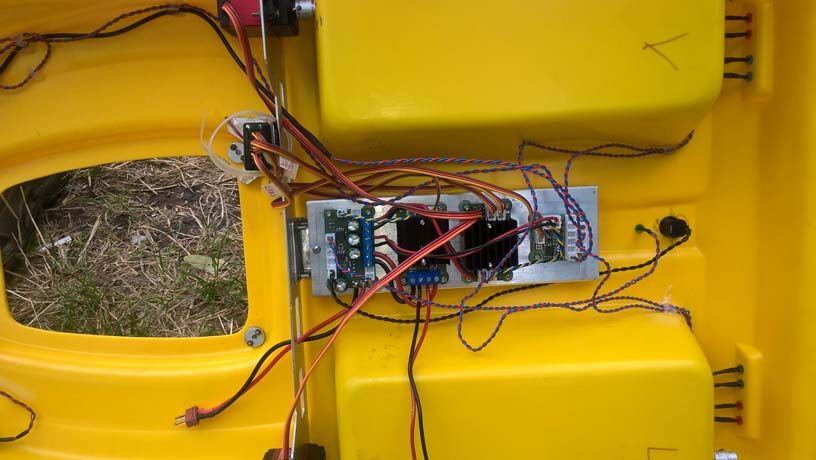

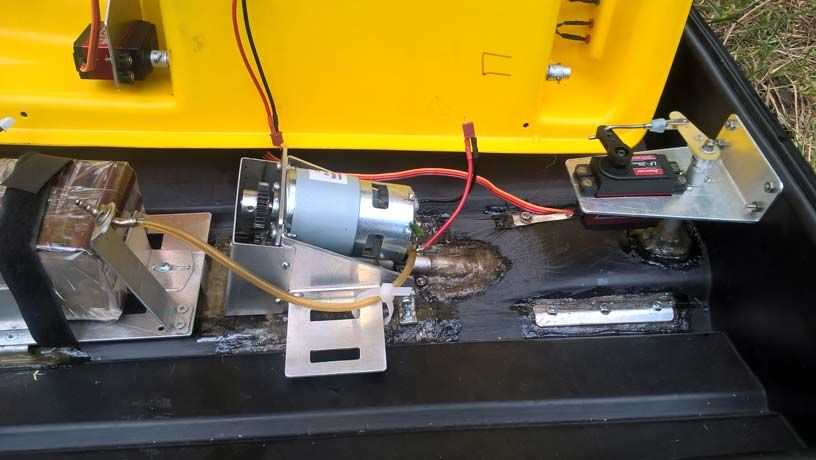

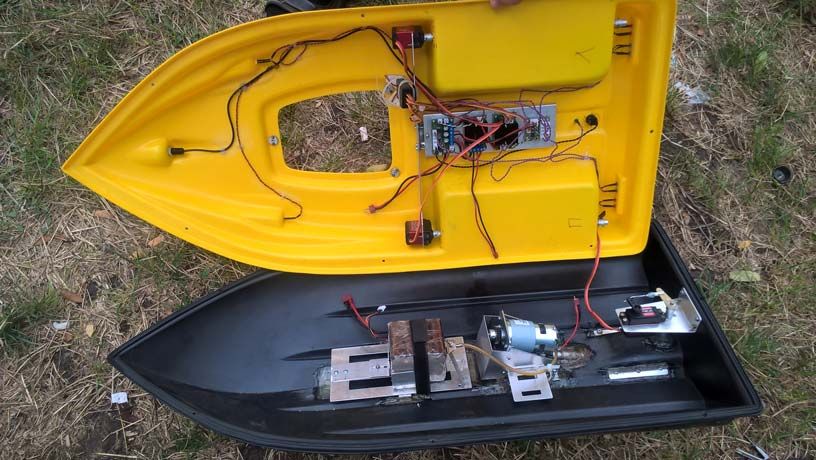

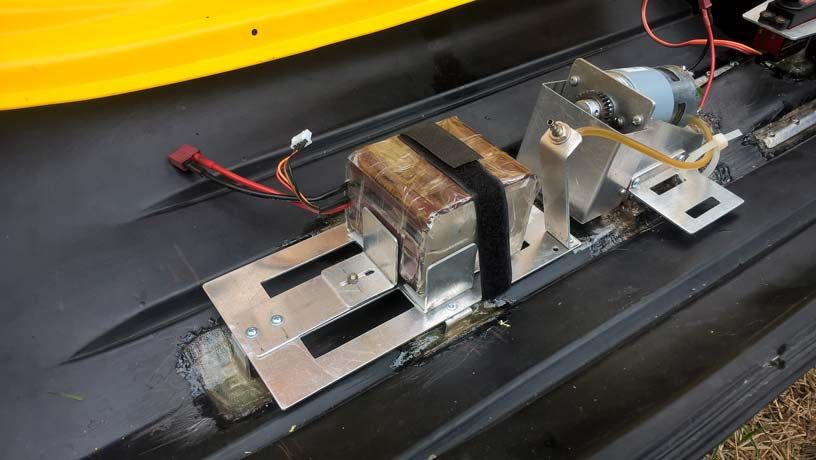

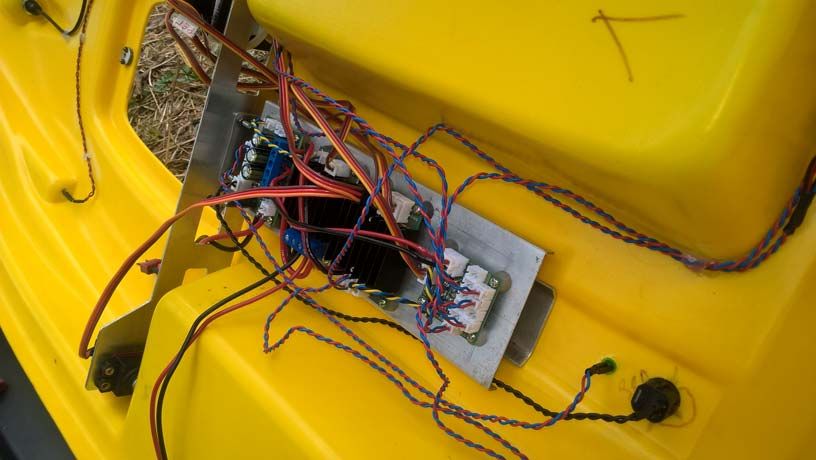

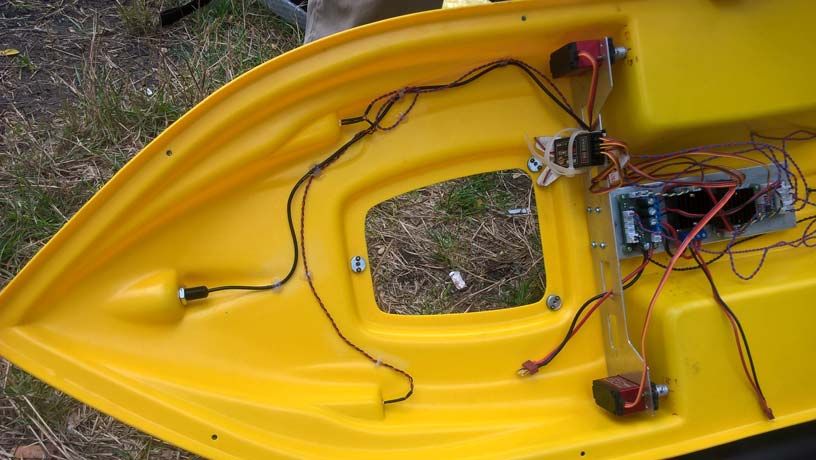

     Данный модуль входит в систему электронных модулей для прикормочного кораблика и представляет собой устройство, устанавливаемое на борту кораблика и выполняющее следующие функции:
   - управление габаритными огнями со ступенчатой регулировкой яркости свечения (7 градаций яркости);
   - включение-выключение фар, с возможностью подключения в соответствующие выходы драйверов со светодиодами мощностью до 5 Вт;
   - блокировка задних габаритных огней на время выгрузки бункеров и на стороне выгружаемого бункера (опционально, по внешнему сигналу от модуля No.207005).

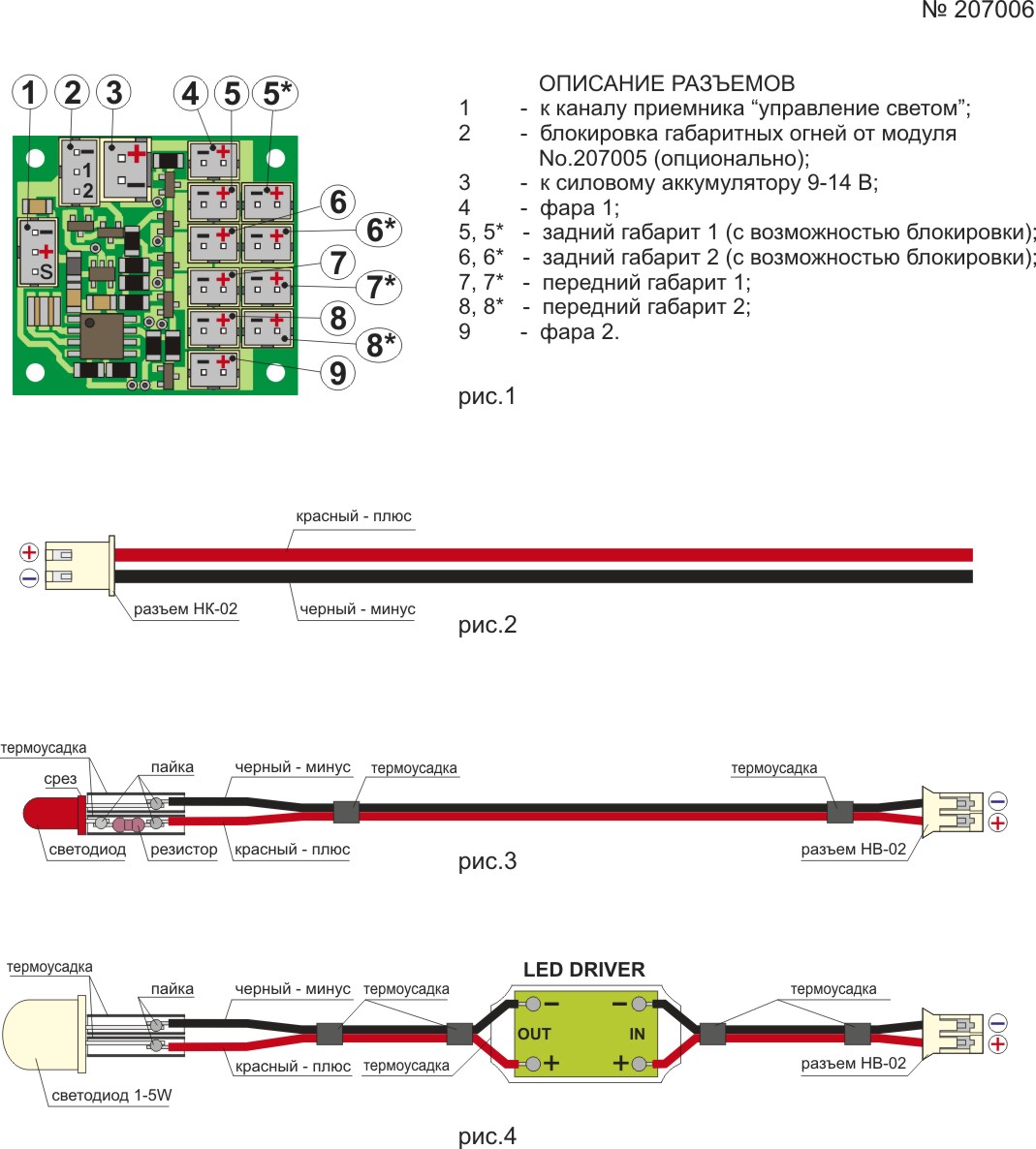

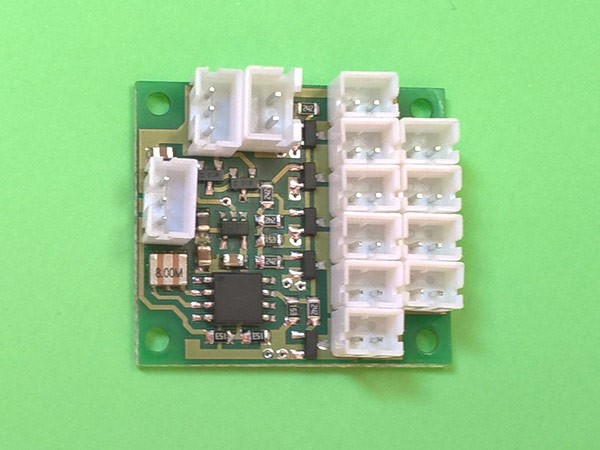

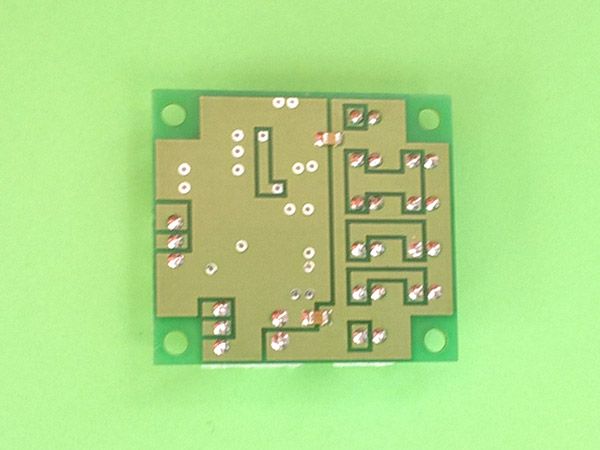

     Внешний вид модуля со стороны разъемов показан на рис.1.  Сигнальная часть модуля питается и управляется от шины приемника по сервокабелю. Силовая часть модуля с помощью кабеля питания подключается к силовому аккумулятору (литий-полимерный 3S, литий-ионный 3S либо свинцово-кислотный 12В).

     Для управления модулем на пульте управления необходимо выделить пропорциональный канал без возврата в нейтраль - “крутилку”. Допускается использовать трехпозиционный тумблер, но в этом случае возможность регулировки яркости габаритов реализовать не получится. Все настройки в модуле прошиты “жестко”, дополнительного программирования устройства не требуется.

     Для нормального функционирования модуля следует убедиться, что соответствующий канал на пульте управления обеспечивает требуемую длительность канального сервоимпульса (от 1 до 2 мс). Зона регулировки яркости габаритных огней соответствует канальному импульсу 1,3-1,6 мс, полная яркость габаритных огней - 1,6-2,0 мс, включение фар - 1,7-2,0 мс. Для реализации опциональной функции блокировки задних габаритных огней на время выгрузки бункеров данный модуль следует использовать совместно с модулем No.207005, соединив их кабелем No.207150.

     Разъемы со знаком “ * ” дублируют соответствующий разъем без такого знака (так, разъемы 5 и 5* полностью эквивалентны) и используются при необходимости подключения дополнительных огней, например - бортовых.

     Модуль поставляется в виде собранной платы с установленными разъемами для подключения коммутационных кабелей. Сами кабеля в комплект поставки модуля не входят и приобретаются отдельно либо изготавливаются самостоятельно.

     Для подключения модуля к приемнику потребуется разъем HB-03 No.046035 либо кабель No.207102. Для подключения модуля к аккумулятору (полярность см. рис.1) потребуется разъем НК-02 No.046012 либо кабель питания No.207200. Для самостоятельного изготовления кабеля питания см. рис.2. Для подключения светодиодов фар и габаритных огней потребуется 6-10 разъемов HB-02 No.046032. Поскольку длина световых кабелей заранее неизвестна, их необходимо изготовить самостоятельно или заказать, указав конкретные длины. При самостоятельной сборке светового кабеля необходимо установить последовательно со светодиодом токоограничивающий резистор номиналом 620-680 Ом и мощностью не менее 0,25 Вт (см. рис.3). При использовании для фар светодиодов мощностью 1-5 Вт вместо резистора следует установить драйвер светодиода, например - No.032900 или No.032910 (см. рис.4). Для опционального подключения функции блокировки габаритных огней при выгрузке бункера нужен кабель No.207150.

     Если для самостоятельной сборки кабелей дополнительно потребуются серворазъемы и монтажные провода, их можно найти на нашем сайте.


     ВНИМАНИЕ!

     При эксплуатации устройства соблюдайте полярность подключения питания. Переполюсовка ведет к выходу устройства из строя без права на последующий гарантийный ремонт или замену. Устройство следует защищать от вибрации, ударов, воды, топлива и пыли.
     Допускается самостоятельное покрытие платы устройства влагозащитным лаком. При этом следует защитить от попадания лака разъемы.
