ОПИСАНИЕ:

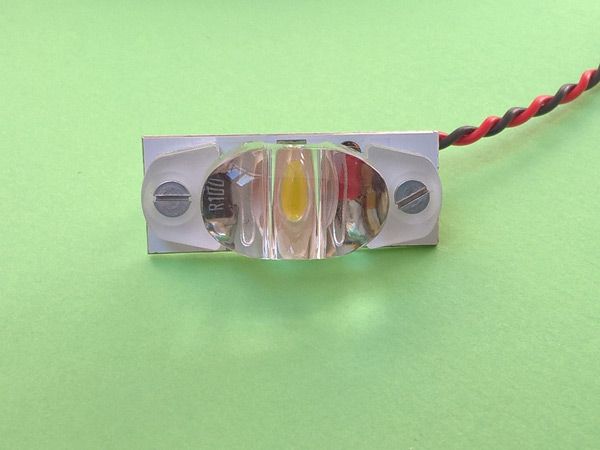

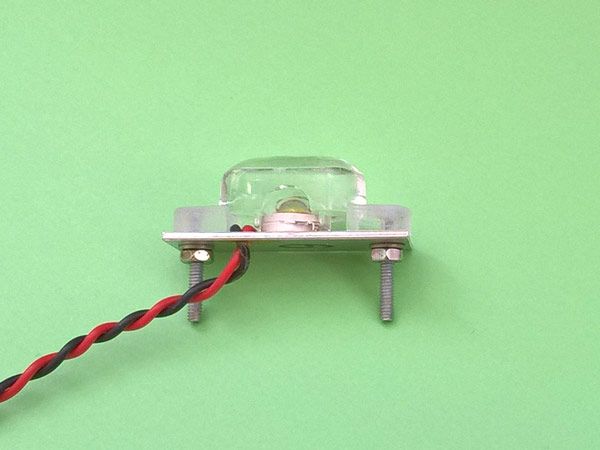

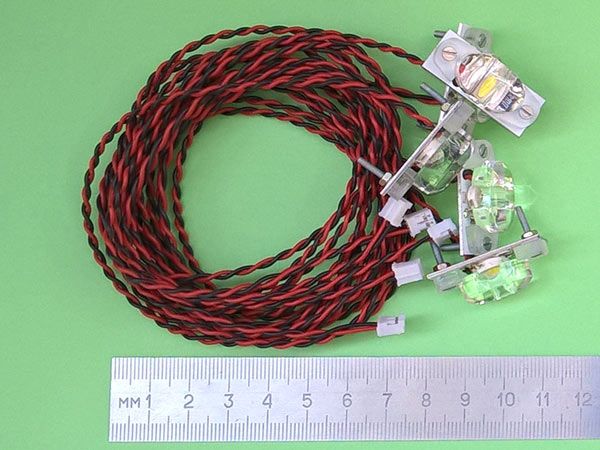

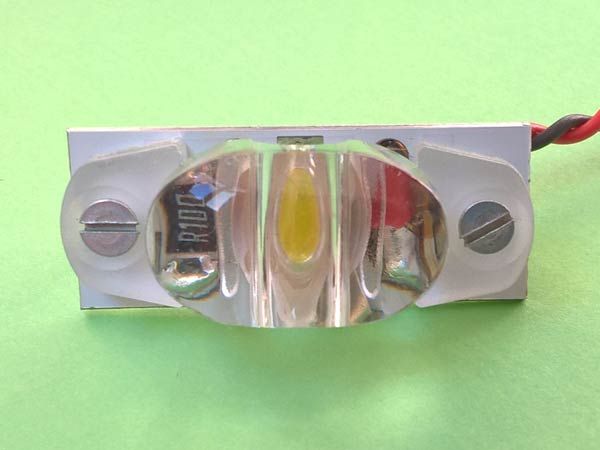

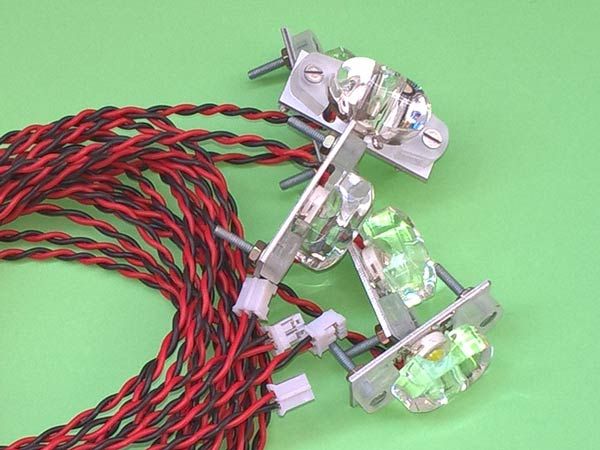

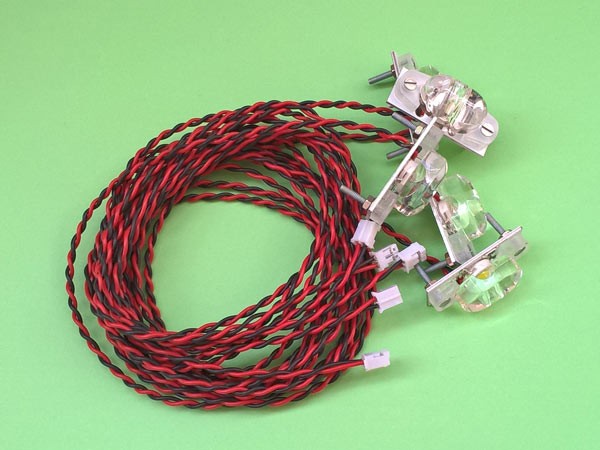

Данный комплект огней и маяков предназначен для совместной работы со световым блоком LMA7-1BC и имеет следующую комплектность и технические характеристики (номера огней соответствуют спецификации модуля LMA7-1BC):
1 - крыльевой огонь (красный), потребляемый ток - до 400 мА, длина кабеля 1000 мм, масса - 9,5 г ;
2 - крыльевой огонь (зеленый), потребляемый ток - до 400 мА, длина кабеля 1000 мм, масса - 9,5 г ;
5 - одинарный проблесковый маяк (красный), потребляемый ток - до 800 мА, длина кабеля 600 мм, масса - 7,5 г ;
6 - “круговой” проблесковый маяк (белый), потребляемый ток - до 800 мА, длина кабеля 600 мм, масса - 7,5 г ;
7 - двойной проблесковый огонь (белый), потребляемый ток - до 800 мА, длина кабеля 600 мм, масса - 7,5 г ;
Номера огней проставлены маркером на платах.

Светодиоды огней 1 и 2 - постоянного свечения, расчетный режим - 1 Вт. Они требуют установки на дополнительную алюминиевую пластину-радиатор площадью 15-20 кв.см. Пластина-радиатор может располагаться как на поверхности законцовки крыла, так и внутри самого крыла с мягкой обтяжкой.

Светодиоды маяков 5, 6 и 7 - постоянного свечения, расчетный режим - 3Вт. Их работа в импульсном режиме обеспечивается схемой модуля LMA7-1BC, при этом дополнительных радиаторов им не требуется.

Маяки 6 и 7 белого свечения полностью взаимозаменяемы. Схема модуля LMA7-1BC допускает установку как всех, так и части маяков по желанию.

Полярность подключения огней: красный провод - плюс, черный провод - минус.
