ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Рабочий ток огней общий   -  2,5 А
Напряжение питания модуля   -   4,5 ... 18 В
Напряжение питания огней   -   3,7 В
Количество каналов нагрузки   -   7
Масса (полная с проводами)   -   10 г

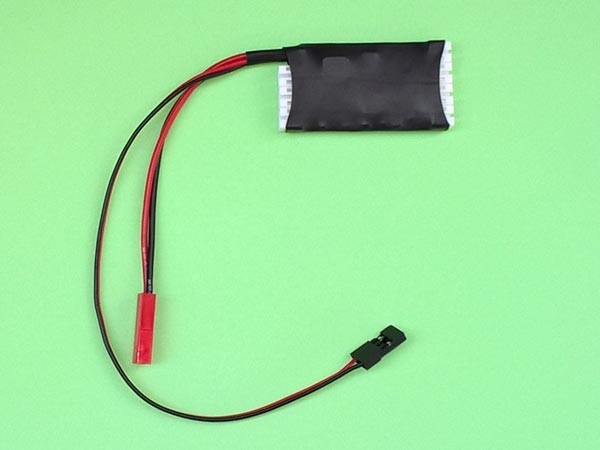

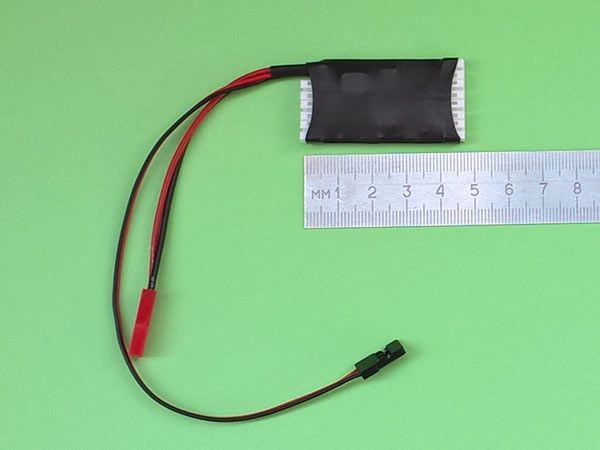

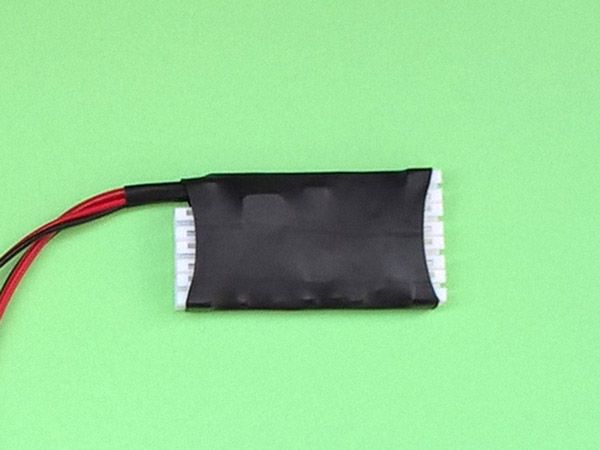

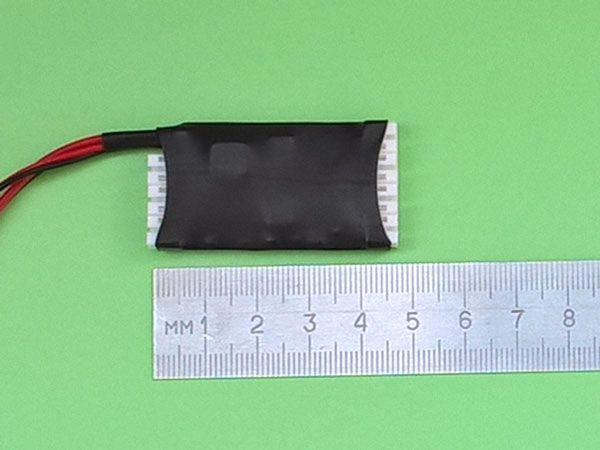

Размеры (без провода)   -   48 х 25 х 6
Стандарт сигнального разъема   -   HITEC/JR
Стандарт силового разъема   -   JST
Стандарт разъемов огней   -   HB-02/WB-02


ОПИСАНИЕ:

Назначение, токи и рабочие сектора огней :
1 - крыльевой огонь красный, до 0,4А, сектор А - выключен, сектора Б и В - включен;
2 - крыльевой огонь зеленый, до 0,4А, сектор А - выключен, сектора Б и В - включен;
3 - посадочная фара белая, до 0,4А, сектора А и Б - выключена, сектор В - включена;
4 - посадочная фара белая, до 0,4А, сектора А и Б - выключена, сектор В - включена;
5 - одинарный проблесковый маяк красный, до 0,8А, сектор А - выключен, сектора Б и В - включен;
6 - “круговой” проблесковый маяк белый, до 0,8А, сектор А - выключен, сектора Б и В - включен;
7 - двойной проблесковый маяк белый, до 0,8А, сектор А - выключен, сектора Б и В - включен.

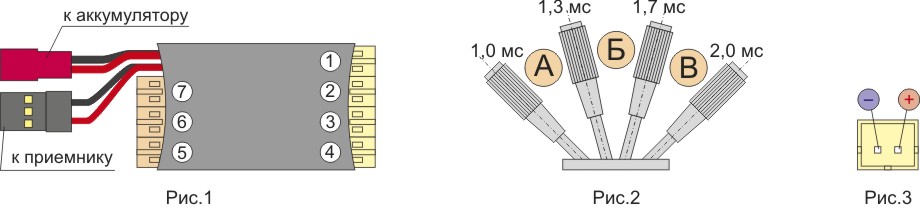

Номера огней представлены на рис.1, сектора (положение ручки передатчика) - на рис.2.

Данный световой модуль предназначен для управления комплектом бортовых аэронавигационных и посадочных огней повышенной мощности на летающих моделях. Сами аэронавигационные и посадочные огни в комплект модуля не входят и приобретаются отдельно, либо изготавливаются самостоятельно на базе мощных светодиодов соответствующего цвета. Для крыльевых огней рекомендуется применять широкоугольные светодиоды мощностью 1 Вт, для посадочных огней - аналогичные, но с фокусирующими насадками, для проблесковых - широкоугольные светодиоды мощностью 1...3 Вт. Полярность подключения см. на рис.3.

Управление световым модулем и подключенными к нему светодиодами осуществляется по выделенному для этой цели каналу управления (приемника-передатчика). Используются два провода серворазъёма из трех - минус и сигнал, поскольку питание схемы самого модуля осуществляется от своего источника питания - встроенного импульсного ВЕС на 3,7В. От этого же ВЕС осуществляется питание всех огней, фар и проблесковых маяков.

Включение и выключение групп огней (при включенном приемнике) определяется положением ручки или трехпозиционного тумблера соответствующего канала передатчика.

Обращаем внимание, что маяки 5, 6 и 7 не работают одновременно, поэтому суммарный ток, потребляемый огнями, не превышает 2,5 А. Питание самого модуля рекомендуется осуществлять от батареи 2...4LiPo (желательно отдельной).

Внимание !
Модуль следует устанавливать в фюзеляже модели в месте, защищенном от попадания влаги, пыли и брызг топлива.
Также желательно предусмотреть защиту модуля от вибрации.
