МУЛЬТИСВИЧ MSWTF-2HPV  -  2х10А 30В с 1-сек. фиксацией
МУЛЬТИСВИЧ MSWTF-2HPV - 2х10А 30В с 1-сек. фиксацией
МУЛЬТИСВИЧ MSWTF-2HPV - 2х10А 30В с 1-сек. фиксацией
НОВИНКА

Цена: 400.0

в наличии
Артикул: 030260

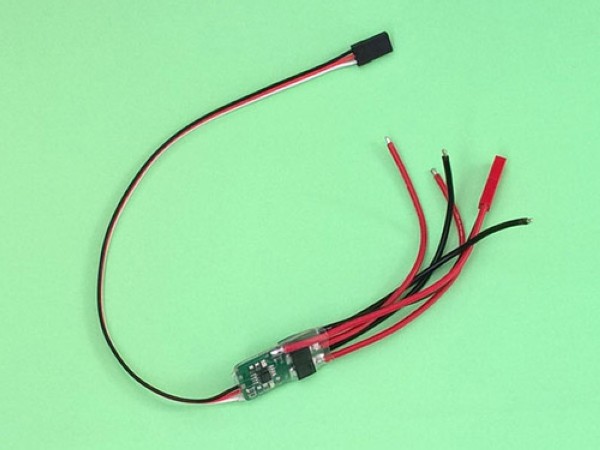

MSWTF-2HPV  -  Двухканальный мультисвич 2х10А 30В с 1-секундной фиксацией






ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Размеры (без проводов)

40 x 18 x 9 мм

Масса (с проводами)

12 г

Количество каналов (выходов)

2

Рабочий ток канала

10 А

Напряжение силового питания

3 ... 30 В

Стандарт разъема питания

JST




Описание:

Двухканальный мультисвич MSWTF-2HPV предназначен для дискретного раздельного включения-выключения двух внешних нагрузок на борту модели.  Во включенном состоянии может находиться только одна нагрузка из двух (канал 1 или канал 2) и только в течении 1 секунды после включения.

Основной целевой нагрузкой данного мультисвича являются электромагниты и соленоиды-защелки бункеров прикормочных корабликов.  Данный тип нагрузки характеризуются низким сопротивлением обмоток и не допускает постоянного (длительного) включения.
Схема мультисвича содержит диоды Шоттки, защищающие выходы каналов от выбросов напряжения.

Управление мультисвичем осуществляется по отдельному каналу пульта управления (при этом само устройство подключается в соответствующий канал приемника). Рекомендуется использовать канал пульта управления, выведенный на трехпозиционный тумблер. Допускается использование пропорционального канала с фиксацией ручки в нейтральном положении.

Схема мультисвича запитана от шины приемника, нагрузки питаются от внешнего аккумулятора, через кабель внешнего питания (см. рис.2).

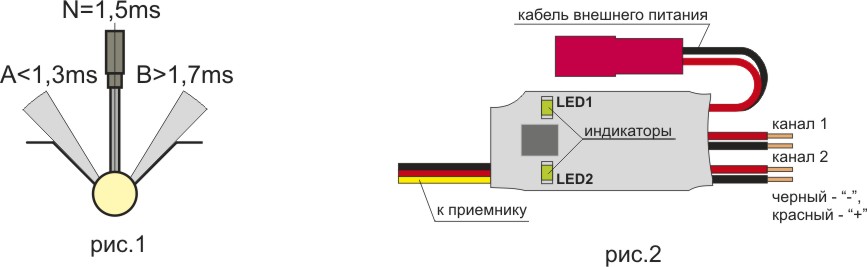

Настройки точек переключения выполнены жесткими (см.рис.1). В нейтрали N оба канала (1 и 2) находятся в выключенном состоянии. При переводе ручки (тумблера) в сектор В происходит включение нагрузки канала 1 и LED1. Независимо от дальнейшего положения ручки через 1 секунду нагрузка канала 1 отключится. Для повторного включения канала 1 необходимо перевести ручку в нейтраль N, а затем снова перевести ее в сектор В. Нагрузка канала 2 при этом выключена. Управление нагрузкой канала 2 осуществляется аналогично, путем перевода ручки в сектор А, и последующим возвращением ее в нейтраль N. На время включения нагрузки канала 2 загорается LED2. Канал 1 и LED1 при этом выключены.

При эксплуатации следует тщательно соблюдать полярность подключения как самого устройства, так и подключаемых внешних нагрузок и аккумулятора.  Нагрузки подключаются к парам проводов, выходящих с торца платы с обязательным соблюдением полярности:  красный - плюс, черный - минус (см. рис.2).

На каждый канал может быть подключен только один электромагнит (соленоид).  Ток нагрузки не должен превышать 10 А на канал.
Рекомендуется эксплуатировать данное устройство при стандартном питании приемника (4-5 никель-кадмиевых аккумуляторов или ВЕС на 5...6 В),  допускается использование источника питания с напряжением до 8,4В.

Источник питания нагрузки (3...30 В) должен обеспечивать требуемый ток (до 10 А).
