Описание:

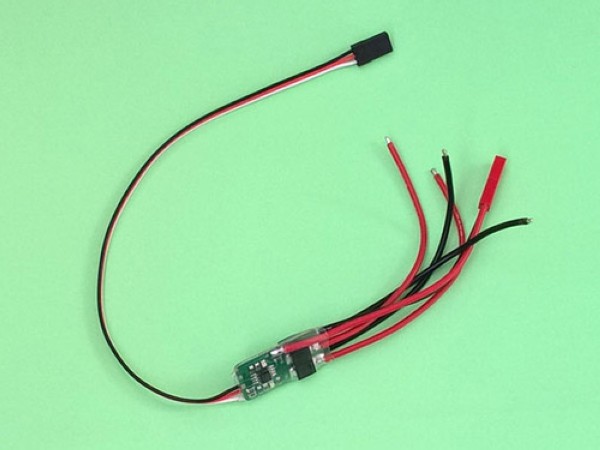

Двухканальный мультисвич MSWF-2HPV предназначен для дискретного раздельного включения-выключения двух внешних нагрузок на борту модели. Причем, во включенном состоянии нагрузки каналов 1 и 2 могут находиться, независимо друг от друга. В качестве внешних нагрузок могут применяться: светодиоды, лампы, реле, маломощные электродвигатели, электромагниты. Схема мультисвича содержит диоды Шоттки, защищающие выходы каналов при использовании индуктивных нагрузок.

Управление мультисвичем осуществляется по свободному каналу пульта управления (при этом само устройство подключается в соответствующий канал приемника). Рекомендуется использовать канал пульта управления, выведенный на трехпозиционный тумблер. Допускается использование пропорционального канала с фиксацией ручки в нейтральном положении.

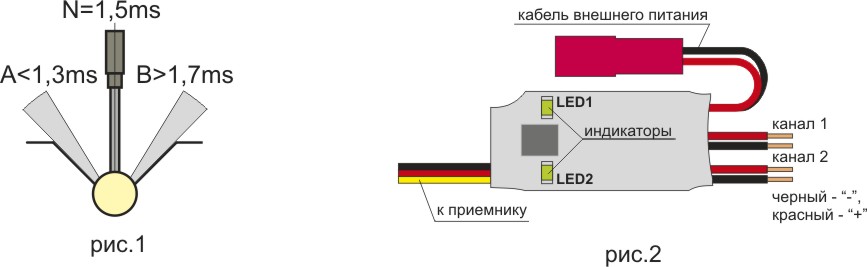

Питание схемы мультисвича осуществляется от шины питания приемника, коммутируемые нагрузки питаются от внешнего источника (аккумулятора, ВЕС), подключаемого через кабель внешнего питания (см.рис.2).

Настройки точек переключения выполнены жесткими (см.рис.1). В нейтрали N осуществляется фиксация текущего состояния каналов. При переводе ручки (тумблера) в сектор В происходит включение нагрузки канала 1 и LED1. При возвращении ручки в нейтраль N нагрузка канала 1 остается включенной. Для ее выключения необходимо повторно перевести ручку (тумблер) в сектор В, а затем вернуть в нейтраль N. Состояние канала 2 при этом не изменяется. Управление нагрузкой канала 2 осуществляется аналогично, путем перевода ручки в сектор А, и последующим возвращением ее в нейтраль N. Канал 1 при этом сохраняет свое текущее состояние. Если канал 2 включен, горит LED2.

При эксплуатации следует тщательно соблюдать полярность подключения как самого устройства, так и подключаемых внешних нагрузок и аккумулятора. Нагрузки подключаются к парам проводов, выходящих с торца платы с обязательным соблюдением полярности:  красный - плюс, черный - минус (см. рис.2).

На каждый канал может быть подключено несколько нагрузок в параллель. В этом случае их суммарный ток не должен превышать 10 А на канал.

Рекомендуется эксплуатировать данное устройство при стандартном питании приемника (4-5 никель-кадмиевых аккумуляторов или ВЕС на 5...6 В), допускается использование источника питания с напряжением до 8,4В.

Источник питания нагрузки (3...30 В) должен обеспечивать требуемый ток (до 20 А).
