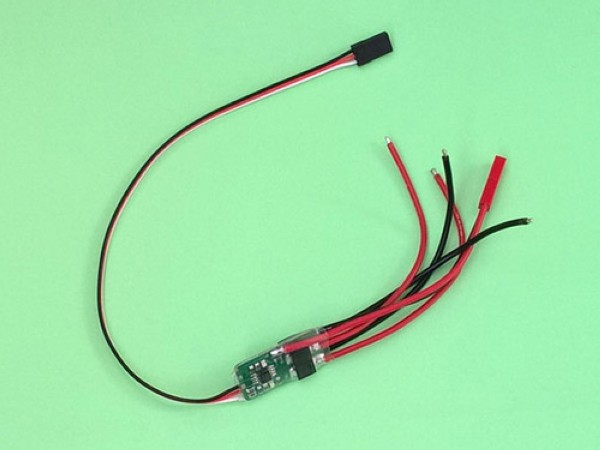

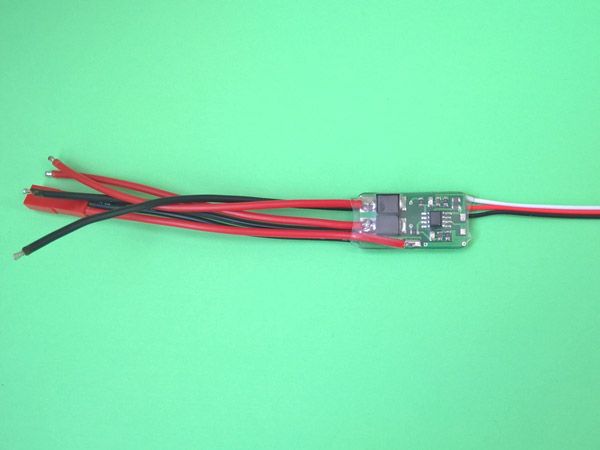

MSW-2HPV  -  Двухканальный мультисвич 2х10А 30В без фиксации

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Описание:

Двухканальный мультисвич MSW-2HPV предназначен для дискретного раздельного включения 2-х внешних нагрузок на борту модели.Причем, во включенном состоянии может находиться только один канал из двух, либо оба канала выключены. В качестве внешних нагрузок могут быть использованы: светодиоды, лампы, реле, маломощные электродвигатели. Схема мультисвича содержит диоды Шоттки, защищающие выходы каналов при использовании индуктивных нагрузок.

Одно из основных назначений данного мультисвича - управление работой электромагнитов открывания бункеров прикормочных корабликов.
Управление мультисвичем осуществляется по свободному каналу пульта управления (при этом само устройство подключается в соответствующий канал приемника). Рекомендуется использовать канал пульта управления, выведенный на трехпозиционный тумблер. Допускается использование пропорционального канала с фиксацией ручки в нейтральном положении.

Питание схемы мультисвича осуществляется от шины питания приемника, коммутируемые нагрузки питаются от внешнего источника (аккумулятора, ВЕС), подключаемого через кабель внешнего питания (см.рис.2).

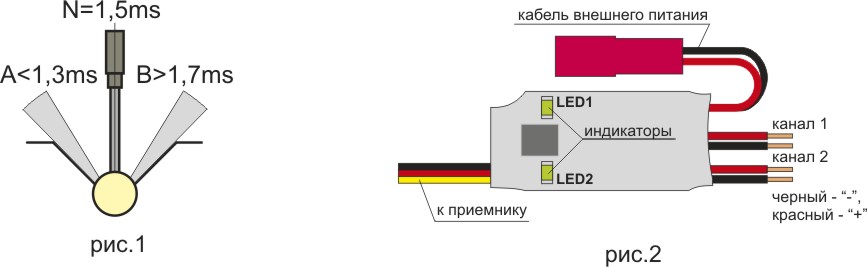

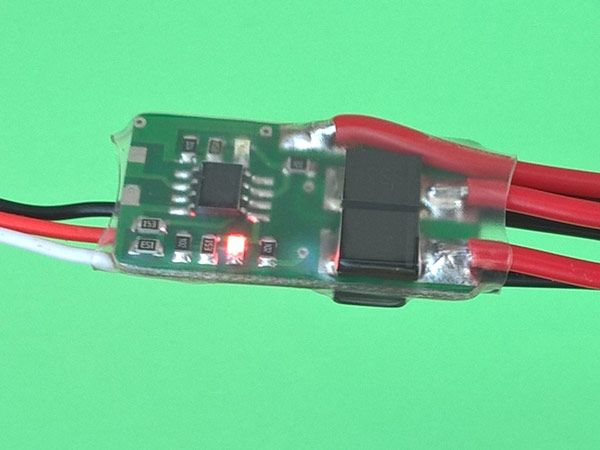

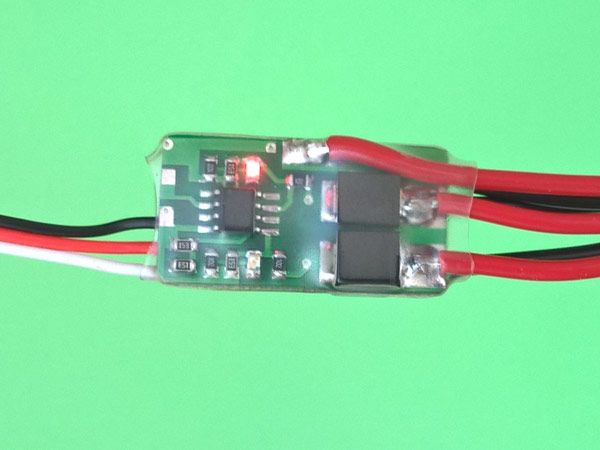

Настройки точек переключения выполнены жесткими (см.рис.1). В нейтрали N выходы каналов 1 и 2 выключены. При переводе ручки в сектор В включается выход канала 1 и LED1 (канал 2 выключен). При переводе ручки в сектор А включается выход канала 2 и LED2 (канал 1 выключен).
В отдельных случаях может понадобиться корректировка точек настройки N, A и В с пульта.

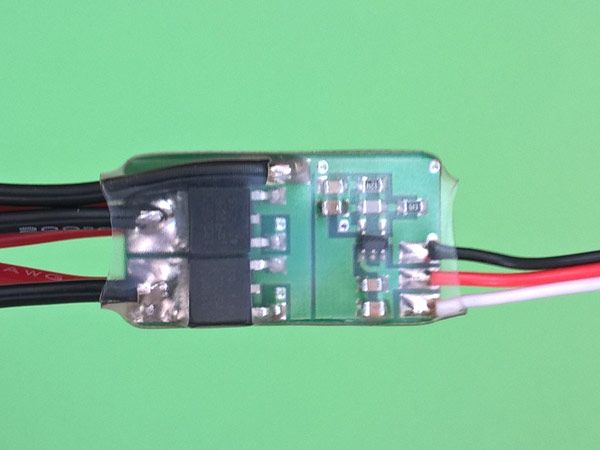

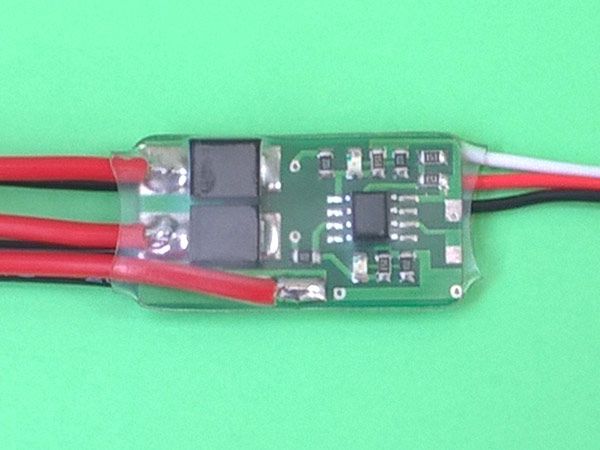

При эксплуатации следует тщательно соблюдать полярность подключения как самого устройства, так и подключаемых внешних нагрузок и аккумулятора. Нагрузки подключаются к парам проводов, выходящих с торца платы с обязательным соблюдением полярности (красный - плюс, черный - минус).

На каждый канал может быть подключено несколько нагрузок в параллель. В этом случае их суммарный ток не должен превышать 10А на канал.

Рекомендуется эксплуатировать данное устройство при стандартном питании приёмника (4-5 никель-кадмиевых аккумуляторов или ВЕС на 5...6 В), допускается использование источника питания с напряжением до 8,4В.

Источник питания нагрузки (3...30 В) должен обеспечивать требуемый ток (до 10 А).
