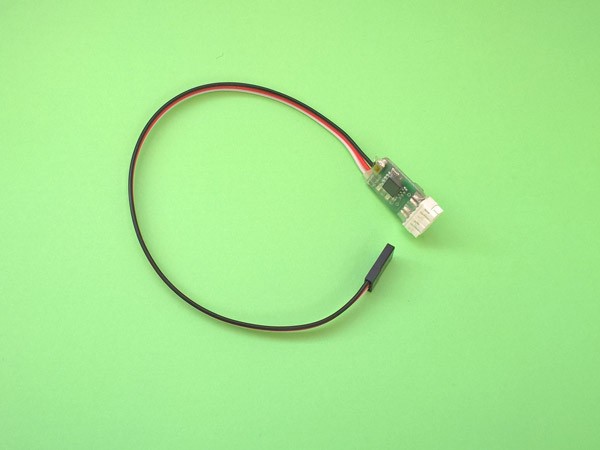

RC-SWITCH "КНОПКА" ДВУХКАНАЛЬНЫЙ (с ОПТО-реле) - управление спуском фотоаппарата
RC-SWITCH "КНОПКА" ДВУХКАНАЛЬНЫЙ (с ОПТО-реле) - управление спуском фотоаппарата

Цена: 315.0

в наличии
Артикул: 030101


RC-SWITCH "КНОПКА" (с ОПТО-реле) - электронный выключатель спуска фотоаппарата


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Размеры (без проводов)   ...   25 х 14 х 6 мм
Масса (с проводами)   ...   7 г
Нагрузочная способность (ток)   ...   150 мА
Температурный диапазон   ...  0...+40 °С
Стандарт фишки сервокабеля  ...  HITEC/JR
Стандарт фишки “выход”  ...  НВ-02/WB-02



ОПИСАНИЕ:


Двухканальный мультисвич FSW-2 “двойная кнопка” предназначен для раздельной коммутации двух нормально разомкнутых кнопок внешних устройств, таких как спуск фотоаппарата или переключатель режимов звукового и светового модулей (управляемые джамперы).

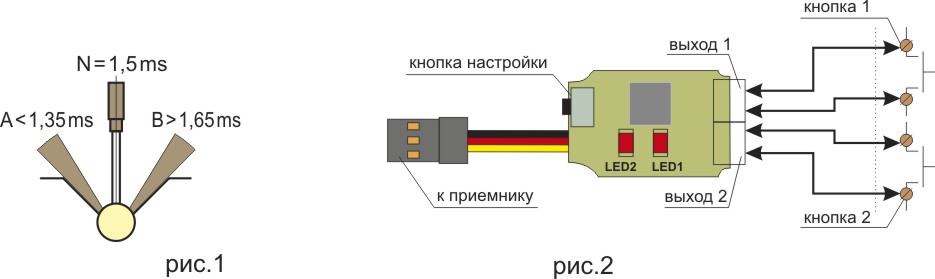

Включение-выключение данного устройства осуществляется по отдельному каналу управления. Подключение устройства следует производить в соответствии с рисунком. Трехцветный сервокабель с фишкой подключается к соответствующему каналу приемника. Рекомендуется использовать канал пульта управления, выведенный на трехпозиционный тумблер. Допускается использование пропорционального канала с фиксацией ручки в нейтральном положении. Выходы мультисвича подключаются параллельно нормально разомкнутым контактам внешнего коммутируемого устройства. Поскольку выходы мультисвича выполнены на оптореле, они полностью гальванически развязаны с остальной схемой модуля и между собой. Полярность их подключения к внешним контактам значения не имеет.

Питание схемы мультисвича осуществляется непосредственно от шины питания приемника. Первичные настройки точек показаны на рис. 1.  В дальнейшем положение нейтрали N может быть перепрограммировано. В нейтрали N выходы каналов 1 и 2 разомкнуты. При переводе ручки пульта управления в сектор В замыкается выход канала 1 и загорается LED1, выход канала 2 при этом разомкнут. При переводе ручки пульта  в сектор А замыкается выход канала 2 и загорается LED2, выход канала 1 разомкнут. Смещение настроечных точек N, A и В осуществляется при помощи кнопки программирования.

Возможно использование данного модуля для коммутирования слаботочных цепей (до 150 мА), например, светодиодов, питающихся от внешнего аккумулятора напряжением до 20В. В этом случае подключение осуществляется аналогично нормально разомкнутым контактным группам обычного реле.

Программирование. Начальная установка нейтрали N - 1,5 мс. Программирование производится настроечной кнопкой и контролируется при помощи светодиодных индикаторов LED1 и LED2. Для изменения положения нейтрали следует при включенных пульте управления, приемнике и блоке установить желаемое положение ручки на пульте, затем нажать и удерживать кнопку программирования. После того, как индикаторы начнут мигать, новое положение нейтрали N запрограммировано. После этого кнопку настройки следует отпустить. Положения точек переключения секторов А и В отстоят от нейтрали примерно на 0,15 мс в меньшую и большую сторону соответственно и смещаются одновременно с настройкой точки нейтрали N.
