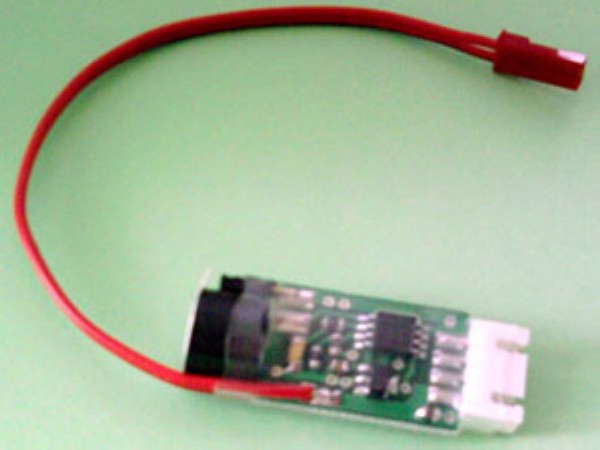

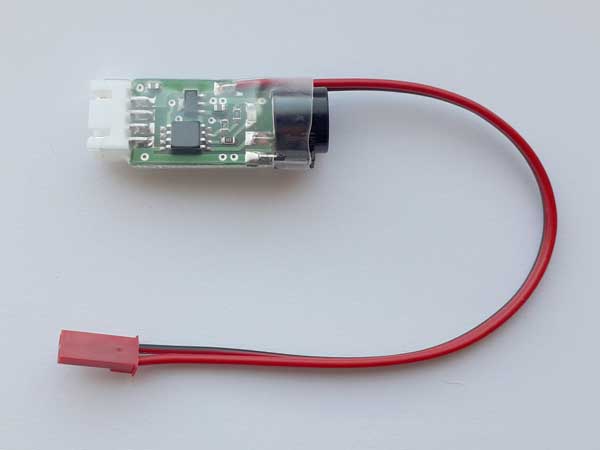

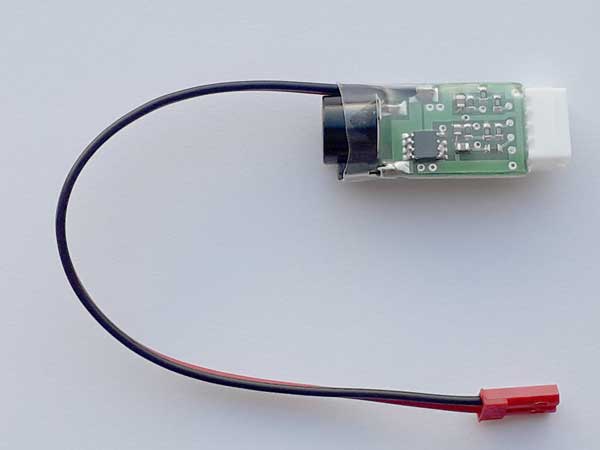

ИНДИКАТОР-ОТСЕЧКА (3LiPo) - защита аккумулятора от переразряда
ИНДИКАТОР-ОТСЕЧКА (3LiPo) - защита аккумулятора от переразряда
ИНДИКАТОР-ОТСЕЧКА (3LiPo) - защита аккумулятора от переразряда
АКЦИЯ!

Цена: 340.0

в наличии
Артикул: 101503






ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ

Габаритные размеры (без проводов)  -  42 х 17 х 11 мм

Рабочее напряжение  -  9,0...12,6 В
Количество уровней индикации  -  6
Рабочий ток, не более  -  2 А
Ток в отключенном состоянии, не более  -  5 мА
Температурный диапазон  -  0...+40оС



ОПИСАНИЕ

Данное устройство (отсечка) представляет собой комбинацию индикатора напряжения для трехбаночного литий-полимерного аккумулятора с поэлементным контролем и управляемого электронного ключа.

Отсечка предназначена для питания самого широкого круга потребителей небольшими токами (до 2А) от модельных литий-полимерных батарей, в том числе со значительно выработанным ресурсом, особенностью которых может быть значительная разница фактической емкости элементов, а также отсутствие схем внутренней защиты.

Наличие постоянного поэлементного контроля позволяет организовать отсечку батареи от нагрузки при достижении любым из трех элементов критического значения 3 В

Устройство индицирует напряжения для самого слабого элемента:
- более 3,7В - постоянное свечение светодиода ;
- 3,5...3,7В - мигание светодиода (горит/не горит - 85% /15%) ;
- 3,3...3,5В - мигание светодиода (горит/не горит - 50% /50%) ;
- 3,1...3,3В - мигание светодиода (горит/не горит - 15% /85%) ;
- 3,0...3,1В - мигание светодиода (горит/не горит - 15% /85%) + буззер;
- ниже 3,0В - светодиод погашен, буззер и нагрузка отключены.

Точность установки порогов уровней индикации составляет 0,05В.






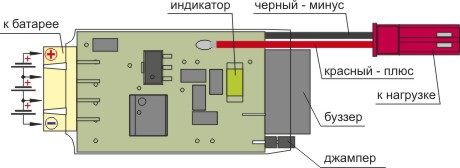

Отсечка подключается непосредственно к балансирному разъему аккумуляторной батареи (он соответствует стандарту большинства батарей). Выходной разъем отсечки - стандартный силовой для маломощных аккумуляторов. При этом отсечка самотестируется однократным миганием светодиода и срабатыванием буззера, после чего светодиод должен светиться постоянно. Затем можно подключать нагрузку.

ВНИМАНИЕ !     В устройстве имеется джампер, шунтирующий проходной силовой транзистор. При установленном джампере нагрузка не отключается и отсечка работает, как индикатор.


Возможно изготовление на заказ подобного устройства для питания потребителей с токами до 10А.
