ОПИСАНИЕ:

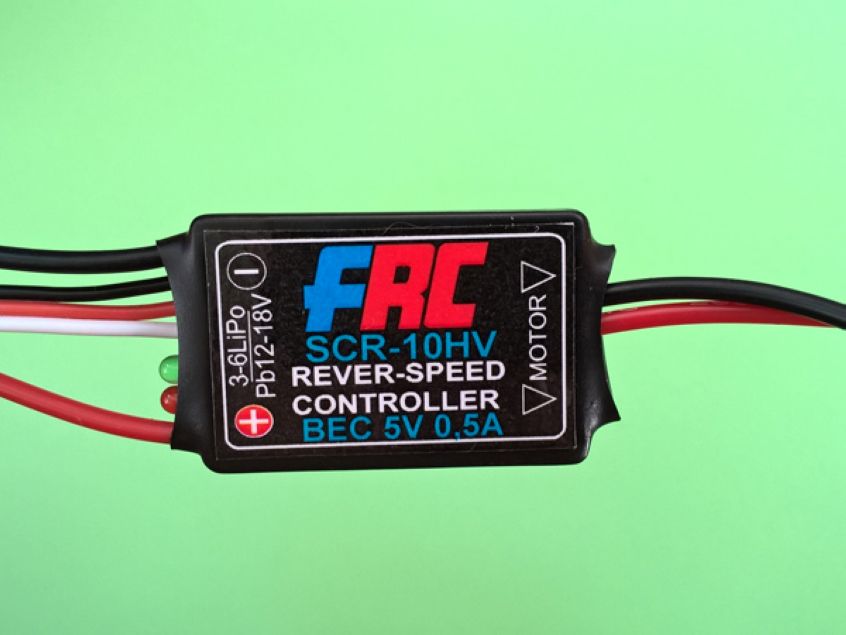

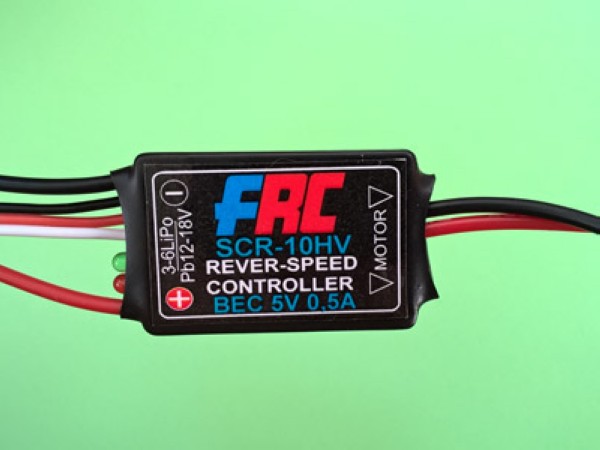

Реверсный регулятор хода SCR-10HV предназначен для установки на судомодели (карповые кораблики) с низкооборотными двигателями класса RS540/550/555/775 с токами до 10 А.

Управление регулятором осуществляется от канала “газ”. Возможно микширование каналов “газ” и “направление” для управления двухдвигательной установкой.

Регулятор изготовлен на импортной элементной базе по SMD-технологии с применением современных MOSFET - транзисторов. Регулятор построен на базе микроконтроллера, оснащен системой ВЕС 5В/0,5А (обеспечивающей питание приемника и одной стандартной серво типа HS-303/422) и при питании от 3 литий-полимерных аккумуляторов. При использовании 4-6 литий-полимерных аккумуляторов красный провод от серворазъема следует отключить, а питание приемника и сервомеханизмов осуществлять от отдельного импульсного ВЕС или отдельного аккумулятора на 5-6 В.

Отсечки в данном регуляторе нет, для контроля состояния аккумулятора следует пользоваться отдельным светозвуковым индикатором.

При включении питания регулятор деактивирован. Чтобы активировать регулятор следует установить ручку газа в нейтраль.

Для обеспечения нормальной работы электропривода на двигатель необходимо установить искрогасящие конденсаторы.
Рекомендуется установка предохранителя на 20А между выходом регулятора и двигателем (см.рис).

Регулятор имеет встроенную двухцветную светодиодную индикацию для облегчения настройки и диагностики работы регулятора. “Непрерывный красный” соответствует положению “нейтраль”-активация. “Непрерывный зеленый” - “полный вперед” или “полный назад”. Настроечные точки в регуляторе фиксированы, все настройки следует осуществлять с пульта управления. Режим “мигающий зеленый” соответствует отсутствию управляющего канального импульса. По нагрузочным возможностям режимы “полный вперед” и “полный назад” идентичны.

Не рекомендуется производить резкое реверсирование двигателя (перекладку ручки газа из одного крайнего положения в другое). При реверсировании рекомендуется удерживать ручку газа в нейтрали в течение 1...2 сек.

ВНИМАНИЕ !   После запусков модели регулятор следует обязательно отключить от аккумулятора. Конструкция регулятора негерметичная.
Не допускается попадание в регулятор пыли и воды.

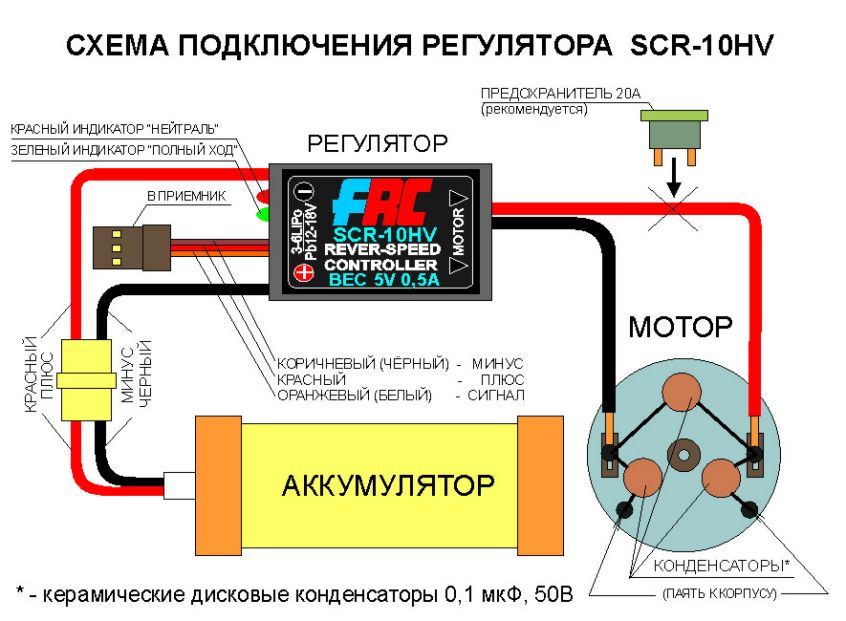

СХЕМА ПОДКЛЮЧЕНИЯ:
