Электронный ОПТО-выключатель (KillSwitch) предназначен для дискретного включения на борту модели различных устройств, работа которых сопряжена с генерацией помех, влияющих на работу канала связи ( электродвигатели с повышенным искрением щеток, искровые системы зажигания для ДВС и т.д.).
Включение данного устройства осуществляется по свободному каналу пульта управления.

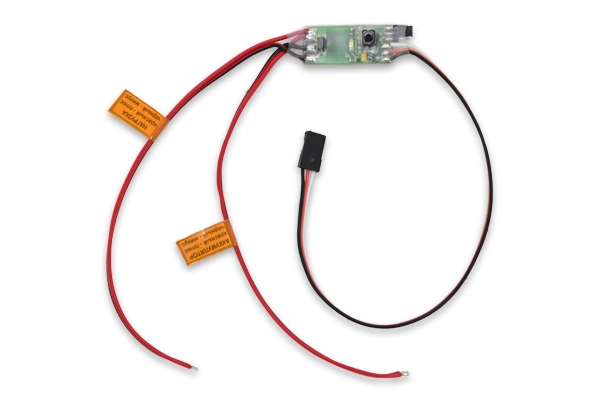

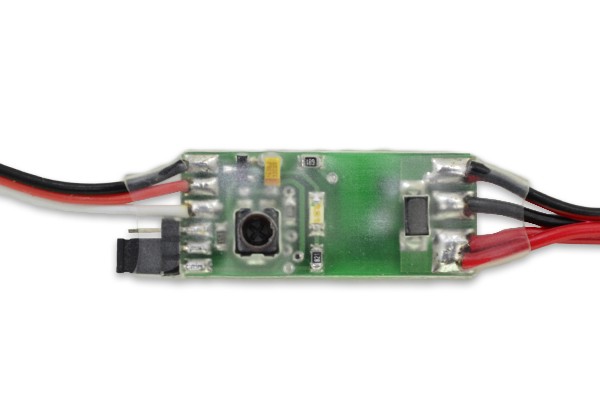

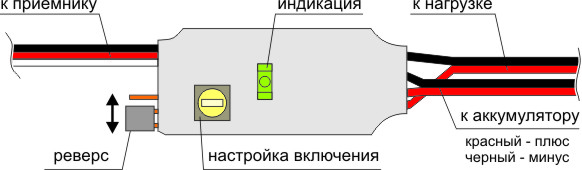

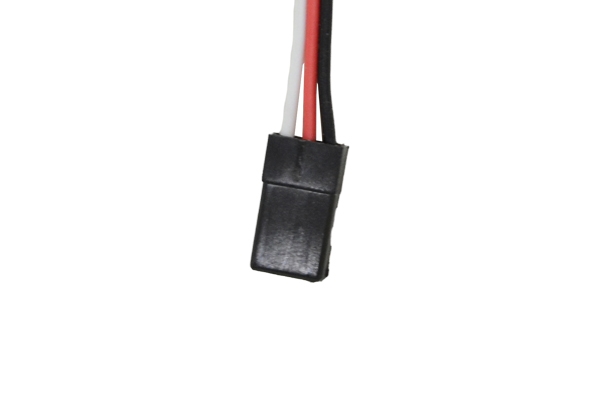

Подключение устройства следует производить в соответствии с рисунком и строго соблюдая цветовую маркировку проводов (красный - плюс, черный - минус). Трехцветный провод с фишкой подключается к соответствующему каналу приемника. Настроечную плату с кнопкой настройки и светодиодным индикатором следует расположить в легкодоступном месте, зафиксировав ее винтом или саморезом, используя имеющееся в ней крепежное отверстие.
Проверку работоспособности и настройку устройства следует производить до подключения внешнего силового аккумулятора и нагрузки. Такая возможность обеспечивается благодаря тому, что вся сигнальная часть схемы, включая настроечную плату, питается непосредственно от приемника.

ПРОГРАММИРОВАНИЕ

Начальные установки блока :  точка включения - 1,5 мс, рабочий сектор 1,5-2,0 мс, нерабочий сектор 1,0-1,5 мс. Блок программируется кнопкой, расположенной на настроечной плате вместе со светодиодным индикатором. Для изменения рабочего сектора (реверсирования) следует нажать кнопку программирования до включения питания приемника, затем, удерживая ее, подать питание на приемник. После того, как индикатор начнет моргать, рабочий сектор реверсирован. После этого кнопку настройки следует отпустить. Для изменения точки включения модуля следует при включенных пульте управления, приемнике и блоке установить желаемое положение ручки на пульте управления, затем нажать и удерживать кнопку программирования. После того, как индикатор начнет мигнать, новое положение точки включения запрограммировано. После этого кнопку настройки следует отпустить.

ЭКСПЛУАТАЦИЯ
