GLDR-2RPWM ДРАЙВЕР СВЕЧИ регулируемый ШИМ 2LiPo/LiFe (v 5.0)

Главная / Каталог / СИЛОВАЯ ЭЛЕКТРОНИКА / СВЕЧНЫЕ ПОДКАЛЫ

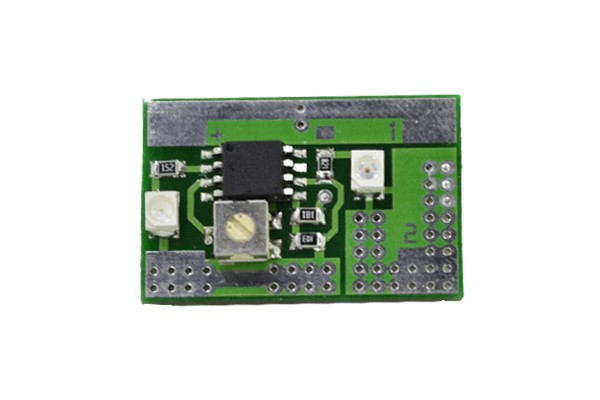

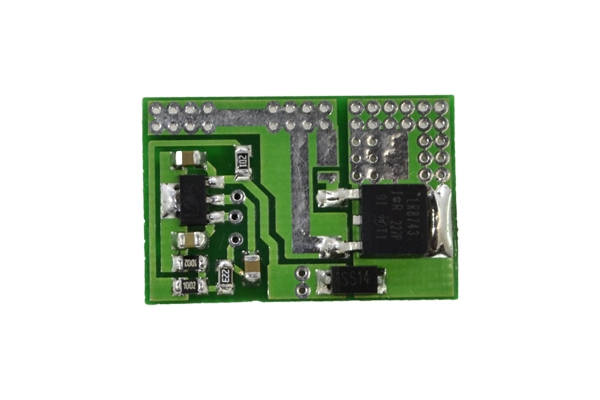

GLDR-2RPWM ДРАЙВЕР СВЕЧИ регулируемый ШИМ 2LiPo/LiFe (v 5.0)	GLDR-2RPWM ДРАЙВЕР СВЕЧИ регулируемый ШИМ 2LiPo/LiFe (v 5.0) Цена: 320.0 в наличии
Артикул: 205000

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

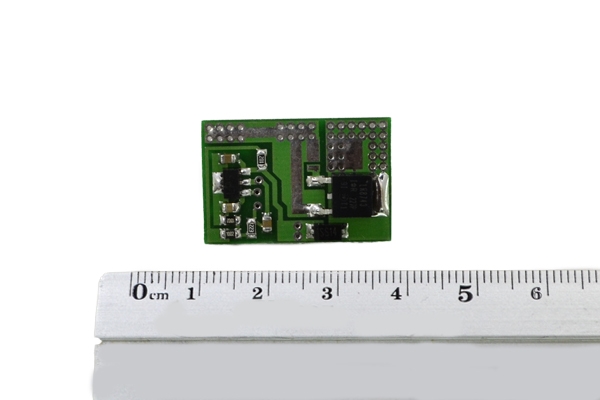

Размеры (без проводов) - 28 х 19 х 6 мм
Масса - 2,5 г
Постоянный ток - 8 A
Кратковременный ток - 20 A
Импульсный ток - 40 А
Температурный диапазон - 0 ... +50 оС
Напряжение внешнего аккумулятора - 5,8 ... 8,8 В

КРАТКОЕ ОПИСАНИЕ

Драйвер свечи регулируемый GLDR-2PWM предназначен для запуска ДВС с калильным зажиганием. Драйвер выполен в виде платы-модуля и предназначен для самостоятельной установки (пайки) в разрыв силового провода между 2s LiPo/LiFe и свечной цангой (прищепкой).

Уровень накала свечи задается потенциометром на плате устройства. Драйвер поддерживает заданный уровень накала до момента автоматического отключения (при полном разряде аккумулятора), имеет индикацию разряда аккумулятора и обрыва спирали свечи.

ПОДРОБНОЕ ОПИСАНИЕ

Данное устройство представляет собой регулируемый электронный драйвер свечи для запуска калильного ДВС вместо стартовой панели или отдельного накального аккумулятора.
Драйвер питается от батареи из 2 LiPo либо 2 LiFe аккумуляторов и обеспечивает постоянную степень накала свечи во всем рабочем диапазоне напряжения аккумуляторной батареи - 5,8...8,8 В (ограничено программно во избежание выхода аккумуляторов из строя вследствие глубокого разряда). Для регулировки применена низкочастотная широтно-импульсная модуляция.

НАСТРОЙКА

В драйвере имеется встроенный “регулятор накала свечи”, который позволяет установить на свече условное напряжение от 1,1 до 2,28 В. Для настройки следует установить регулятор в среднее положение, затем подключить тестовую свечу и аккумулятор, после чего, плавно проворачивая регулятор, установить желаемую интенсивность свечения спирали тестовой свечи.

РАБОТА ИНДИКАТОРОВ

На драйвере имеется два светодиодных индикатора: зеленый и красный. Зеленый индицирует состояние заряда аккумулятора. Если напряжение находится в диапазоне 6,1...8,4 В, индикатор горит непрерывно. При снижении напряжения до 6,1 В зеленый индикатор начинает мигать (горит 0,3 с, пауза 0,05 с). При снижении напряжения до 5,8 В драйвер отключает свечу от аккумулятора, при этом зеленый индикатор переходит в режим коротких вспышек (горит 0,05 с, пауза 0,5 с). В этом случае накальный аккумулятор следует зарядить, либо заменить на заряженный. Красный индикатор сигнализирует о целостности спирали свечи при ее подключении. Этот индикатор также будет гореть при наличии короткого замыкания.

МОНТАЖ

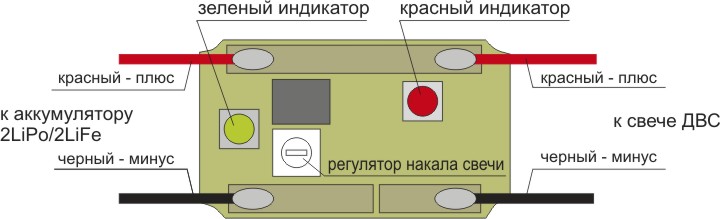

Устройство необходимо впаять в разрыв силового провода быстросъемного разъема калильной свечи типа “прищепка” или “цанга” в соответствии со схемой, приведенной на рисунке. После пайки необходимо затянуть плату в термоусадочную трубку. Если в процессе эксплуатации возникнет потребность регулировать интенсивность накала свечи, в термоусадке следует острым ножом прорезать окно над регулятором.

ЭКСПЛУАТАЦИЯ

В ходе эксплуатации следует предусмотреть защиту платы драйвера от вибрации и ударов, а также от попадания на неё воды, пыли и топлива.
Следует обеспечить доступ воздуха для охлаждения устройства. Для совместной работы с драйвером следует использовать исправный и заряженный силовой аккумулятор. После запусков модели следует отсоединить силовой аккумулятор от драйвера во избежание глубокого разряда и выхода аккумулятора из строя. В процессе эксплуатации следует избегать коротких замыканий контактов накальной прищепки или цанги на корпус ДВС.
