ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ

Коммутируемое напряжение ... 6...17 В

Постоянный рабочий ток ... 40 А

Кратковременный рабочий ток ... 60 А

Проходное сопротивление ... 0,0007 Ом

Температурный диапазон ... -10...+40оС

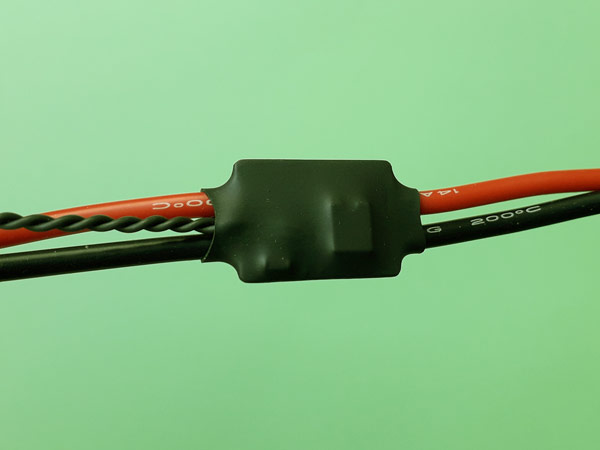

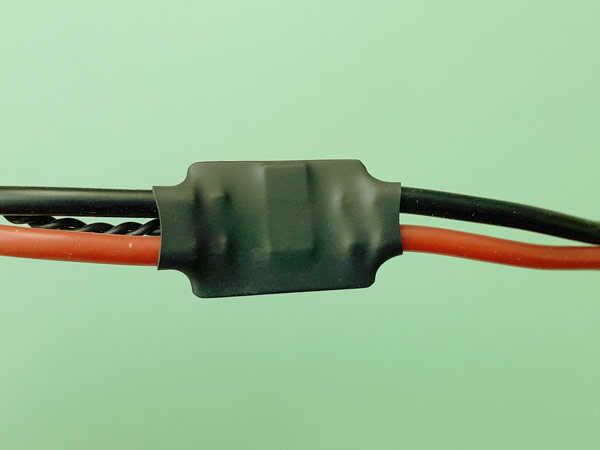

Размеры (без проводов) ... 24 х 17 х 7 мм

Масса (с проводами) ... 15 г

ОПИСАНИЕ


Выключатель предназначен для коммутации бортовых устройств, питающихся непосредственно от силового аккумулятора: электродвигатели, регуляторы хода, лампы и т.д. Рекомендуемый диапазон питающего напряжения соответствует 2-4 LiPo элементам.

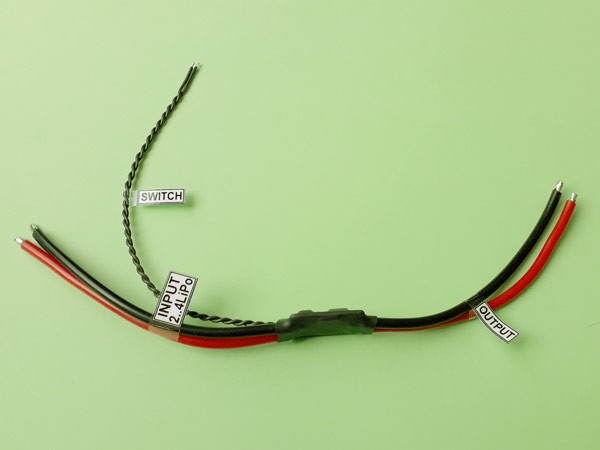

Для приведения выключателя в состояние “ВКЛЮЧЕНО” следует замкнуть контакты “SWITCH”.  Для замыкания этих контактов можно использовать движковый выключатель, тумблер, кнопку с фиксацией, геркон. Для дистанционного включения можно применить контактную группу реле либо оптореле, управляемого через RCswitch.

При коммутации мощных индуктивных нагрузок (двигатель, соленоид), обмотку нагрузки необходимо зашунтировать диодом Шоттки на 10А 40В во избежание повреждения силовых ключей выбросами напряжения.

ВНИМАНИЕ !   Конструкция выключателя негерметичная, при установке следует предусмотреть его защиту от попадания пыли и капель воды или топлива, также желательно предусмотреть защиту от вибрации.  Устанавливать выключатель рекомендуется в месте, где обеспечивается его обдув потоком воздуха.  При хранении модели выключатель следует отключать от аккумулятора.
