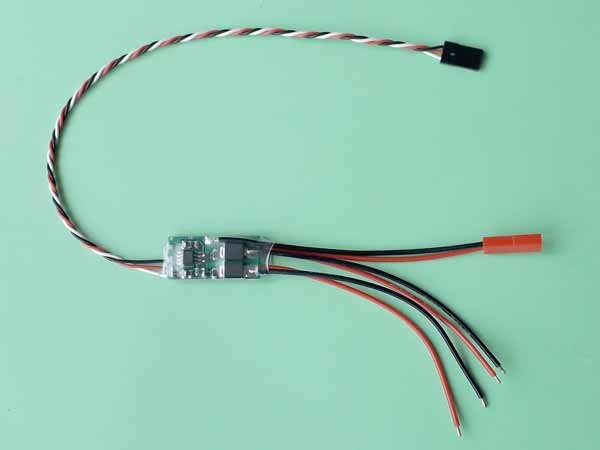

МУЛЬТИСВИЧ MSWTFP-2HPV  -  2х10А 30В с 1-сек. фиксацией P-channel
МУЛЬТИСВИЧ MSWTFP-2HPV - 2х10А 30В с 1-сек. фиксацией P-channel
МУЛЬТИСВИЧ MSWTFP-2HPV - 2х10А 30В с 1-сек. фиксацией P-channel
НА ЗАКАЗ

Цена: 450.0

в наличии
Артикул: 030460



MSWTFP-2HPV  -  Двухканальный мультисвич 2х10А 30В с 1-секундной фиксацией  P-канальный






ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Размеры (без проводов)

40 x 17 x 7 мм

Масса (с проводами)

11 г

Количество каналов (выходов)

2

Рабочий ток канала

10 А

Напряжение силового питания

3 ... 30 В

Стандарт разъема питания

JST




Описание:

Двухканальный мультисвич MSWTFP-2HPV предназначен для дискретного раздельного включения и выключения двух внешних нагрузок: светодиодов, ламп, реле и соленоидов.  Во сключенном состоянии может находиться только одна нагрузка из двух (канал 1 или канал 2) и только в течение 1 секунды после включения.  Основной целевой нагрузкой этого мультисвича являются электромагнитные защелки (соленоиды) бункеров прикормочных корабликов.  Этот вид нагрузки отличается низким сопротивлением обмоток и не допускает постоянного (длительного) включения.

Управление мультисвичем осуществляется по свободному каналу пульта управления, само устройство подключается к соответствующему каналу приемника.  Рекомендуется использовать канал пульта управления с трехпозиционным тумблером.  Допускается использование пропорционального канала управления с возможностью фиксации ручки пульта управления в нейтральном положении.

Питание схемы мультисвича осуществляется от шины питания приемника.  Нагрузки, подключенные к выходам мультисвича, питаются от внешнего источника (аккумулятор или UBEC), подключенного через внешний силовой кабель (см. Рис. 2).

Особенностью этого мультисвича является применение полевых транзисторов с P-каналом в качестве силовых элементов для коммутации плюса источника питания и обеспечения общего минуса (заземления) для батареи, приемника и других бортовых потребителей.





Настройки точек включения-выключения нагрузок фиксированы (см. Рис. 1).  В нейтральном положении N выходы нагрузок 1 и 2 выключены.  Когда ручка пульта управления (тумблер) перемещается в сектор B, включаются выход нагрузки 1 и LED1.  Затем нагрузка канала 1 выключится через 1 секунду вне зависимости от дальнейшего положения ручки.  Чтобы снова включить выход канала 1, необходимо переместить ручку в нейтральное положение N, а затем вернуть ее в сектор B.  В этом случае нагрузка канала 2 выключена.  Управление нагрузкой канала 2 осуществляется аналогичным образом, путем перемещения ручки в сектор A и возвратом ее в нейтральное положение N.  При включении нагрузки канала 2 загорается LED2.  Канал 1 и LED1 при этом выключены.  В некоторых случаях может потребоваться отрегулировать точки настройки N, A и B с пульта.
